태진 미디어 PRO/WOW CD형 반주기 CDP 메인 부품 3가지 전체 교체하는 방법[픽업 광학 장치/DC 모터/트레이 벨트]

[개요 글]

이 글은 아직까지 태진(TJ) CD 구형 반주기의 사용 및 관리를 원하시는 분들에게 CDP 자가 수리 방법을 작성하게 되었습니다.

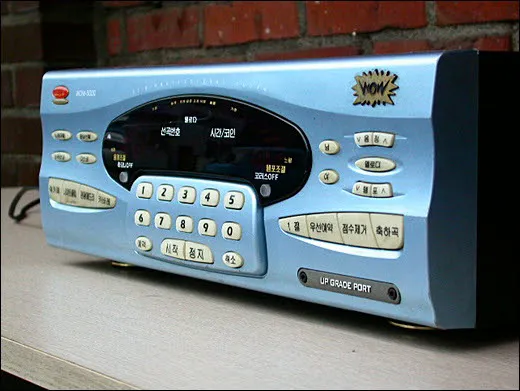

TJ미디어에서 1997년부터 2001년까지 출시되었던 태진 PRO-WOW CD형 반주기는 반주 재생 및 위해 3개의 CD가 들어가는 CDP PLAYER를 사용했으며 오로직 CD-R 매체의 태진의 공식 배포 CD나 복사본의 공 CD-R의 3장을 사용했습니다.



HDD에 비해 짧은 수명을 가진 VAM 1201/1202 CDP 픽업장치는 CDP 장치를 분해 및 납땜 과정을 같이 해야 하기 때문에 대다수의 이용자들은 태진  2008년까지 공식 서비스 센터에서 수리를 받았습니다.

2008년 이후로는 현재는 TJ 미디어 공식 서비스센터와 사설 서비스센터에서 부품 부족으로 수리 부품은 국내에서 공급하기 어려우며 이제부터 제가 말씀드릴 VAM 1201/1202 픽업장치[CDP 구동 핵심부품], DC모터,8CM 트레이벨트 부품의 공급처와 태진 CD형 반주기의 자기 수리를 하는 방법등등을 알려드리겠습니다.



먼저 CDP 수리에 해당 되는 반주기의 모델부터 알려드리겠습니다.

TJ MEDIA 구형 CD 반주기 VAM 1201/1202 CDP 픽업 장치 교체 가능 기종

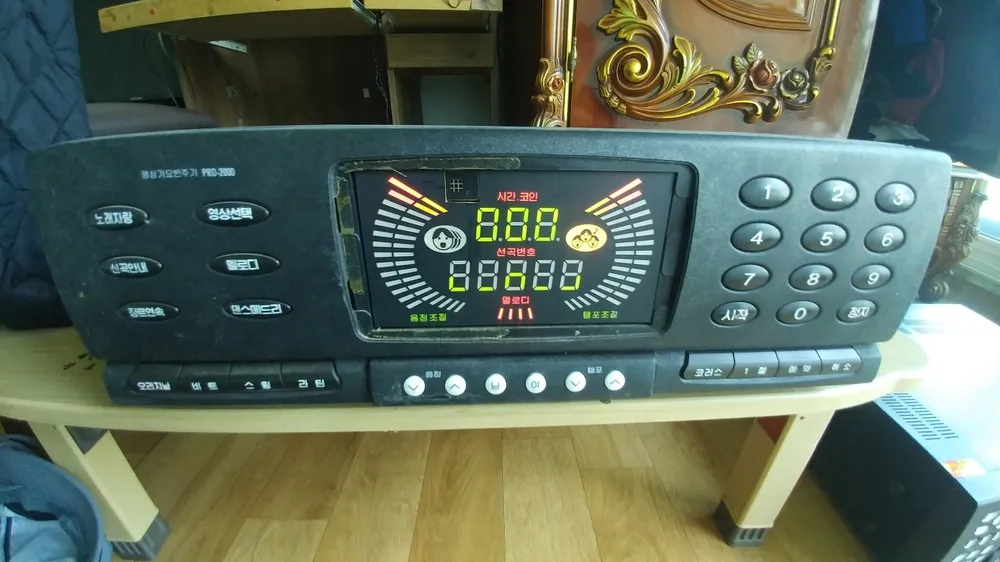

TJ MEDIA PRO-1500	TJ MEDIA PRO-2000	TJ MEDIA PRO-3000
TJ MEDIA WOW-5000 1/2	TJ MEDIA WOW-6000(2CH/4CH)	TJ MEDIA WOW-7300 1/2/3/D
TJ MEDIA WOW-7700 1/2/3	TJ MEDIA WOW-7800 1/2	TJ MEDIA WOW-7200/7500

위의 반주기 반주기 기종들만 수리가 가능하고 TJ미디어에서 2002년 5월에 출시된 TJ TKR-500D이후부터는 HDD라는 저장장치를 사용하기에 이 게시물과 관련이 없습니다.



(1) 준비물이 다 준비된 상태에서 첫 설명부터 알고 싶습니다.-> 해당 목차로 이동(<-클릭)

(2) CDP 픽업 장치 교환방법에 대해 자세히 알고 싶습니다-> 해당 목차로 이동(<-클릭)

(3) 모터 및 CDP 트레이 벨트 교체방법에 대해 자세히 알고 싶습니다->해당 목차로 이동(<-클릭)



앞서 말해드리지만 밑의 준비물 제품 사진들과 판매 링크는 해당 기업에게 돈 받고 판매처를 중계하는 것이 아닙니다. CDP 수리를 위해 준비물이 아예 없는 분들을 위해 인터넷으로 저렴한 것을 구비하여 알려드리기 위해서입니다. 해당 준비물을 이미 갖고 계신분들은 기존에 갖고 계신것으로 수리하시면 됩니다.

▶부품 교체만 하고 싶은 분들은  RF-500TB-12560 DC MOTER부분부터 구매하시면 됩니다.

CDP 장치 수리에 필요한 준비물

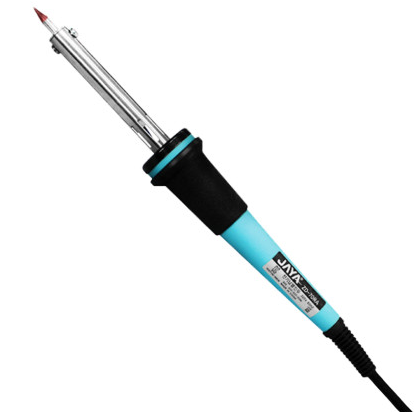

	제품명: 전기 인두기(ZD-70RA JAYA) 판매처(URL) : ▶들어가기(클릭) 최저가 가격[택포] : 6100원 ( - 2024.04.21 기준)
	제품명 : 인두기 받침 및 1KG 납 거치대 (EXD-52) 판매처(URL): ▶들아가기(클릭) 최저가 가격[택포]: 13.880원( - 2024.04.21 기준)
	제품명: 숏 플랫 노즈 플레이어 판매처(URL) : ▶들어가기(클릭)  최저가 가격[택포] : 7550 원 ( - 2024.04.21 기준)
	제품명:국산 실유연납 1.0mm 1kg(Sn60 Pb40) 판매처(URL) : ▶들어가기(클릭)  최저가 가격[택포] : 37320원 ( - 2024.04.21 기준)
	제품명:  납 흡입기(납땜 제거) 판매처(URL) : ▶들어가기(클릭)  최저가 가격[택포] : 4830원 ( - 2024.04.21 기준)
	제품명: 플라스틱 그리스 판매처(URL) : ▶들어가기(클릭)  최저가 가격 : 원 ( - 2024.04.21 기준)

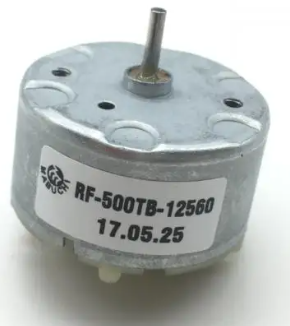

	제품명: RF-500TB-12560 DC MOTER 판매처(URL) : ▶들어가기(클릭)  최저가 가격 : 10.576원 ( - 2024.04.21 기준)

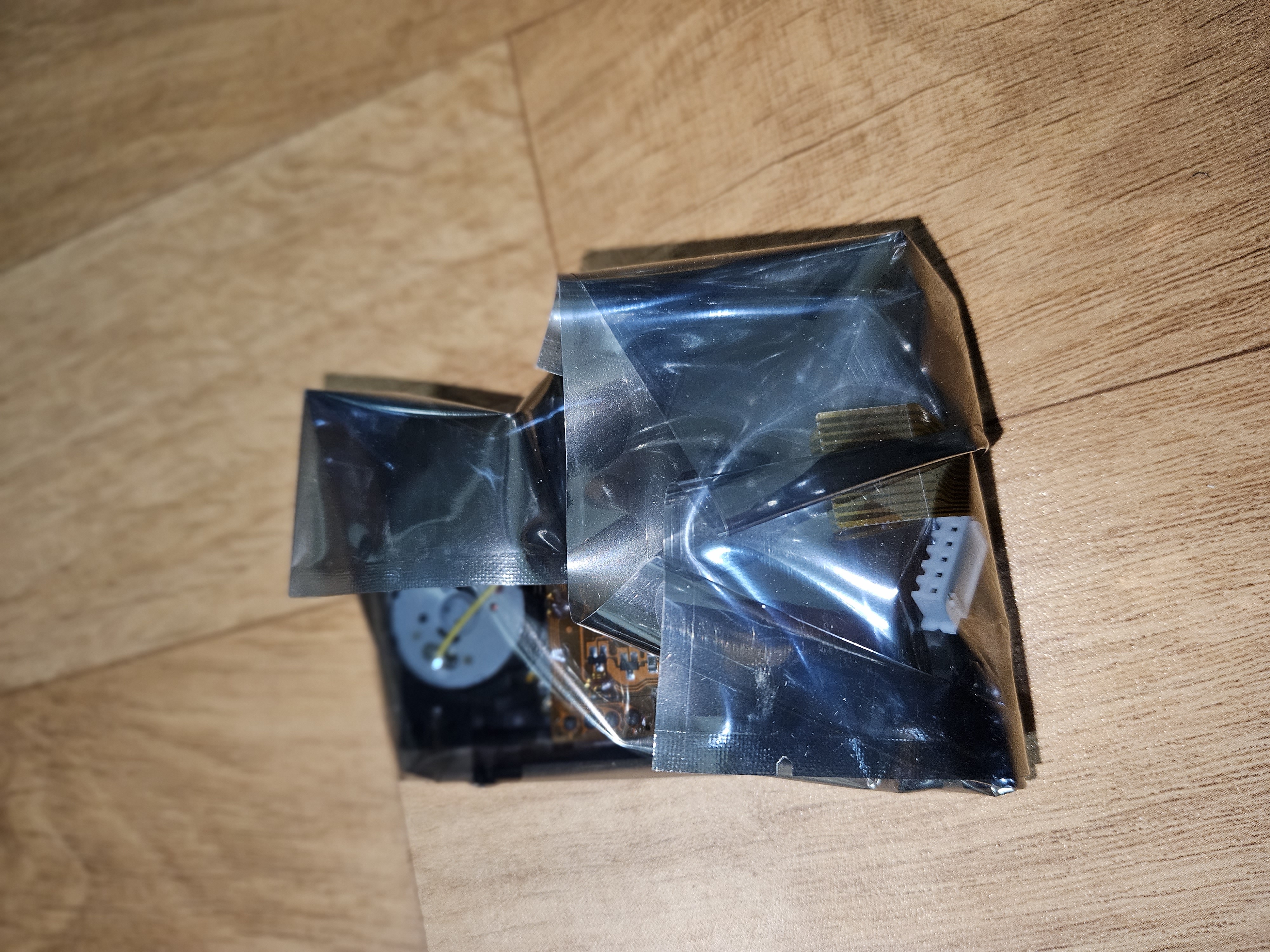

	제품명:  VAM 1201 CDP 광학픽업 장치 판매처(URL) : ▶들어가기(클릭)  최저가 가격 : 16.944원 ( - 2024.04.21 기준)
	제품명: CD 트레이벨트 79MM 판매처(URL) : ▶들어가기(클릭)  최저가 가격 :  2377원  ( - 2024.04.21 기준)

-----------------------------------------------------------------------------------------------------------------------------------------

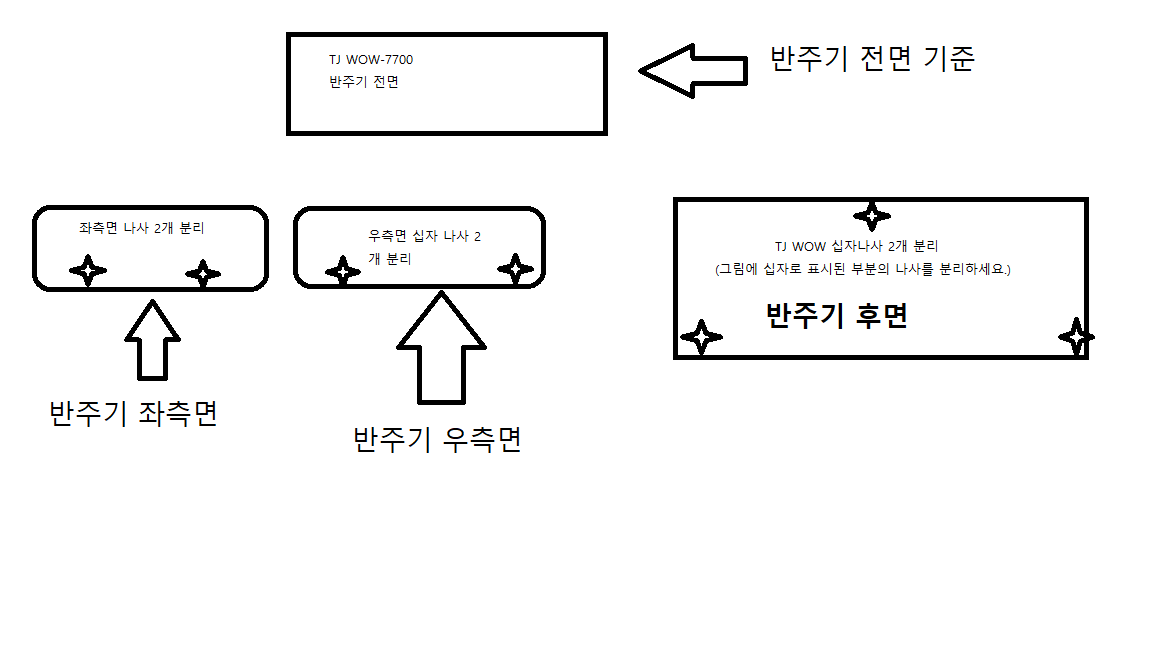

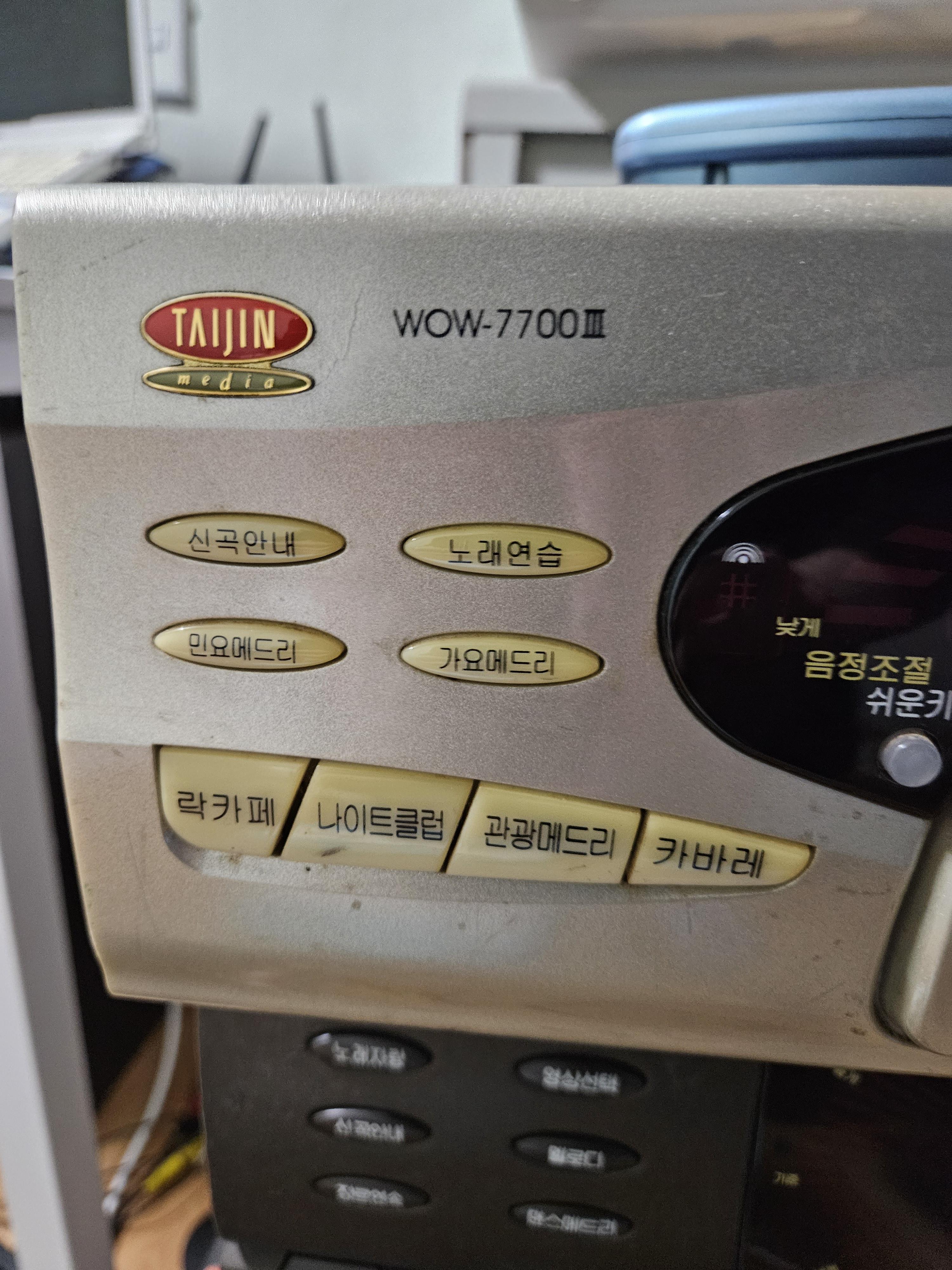

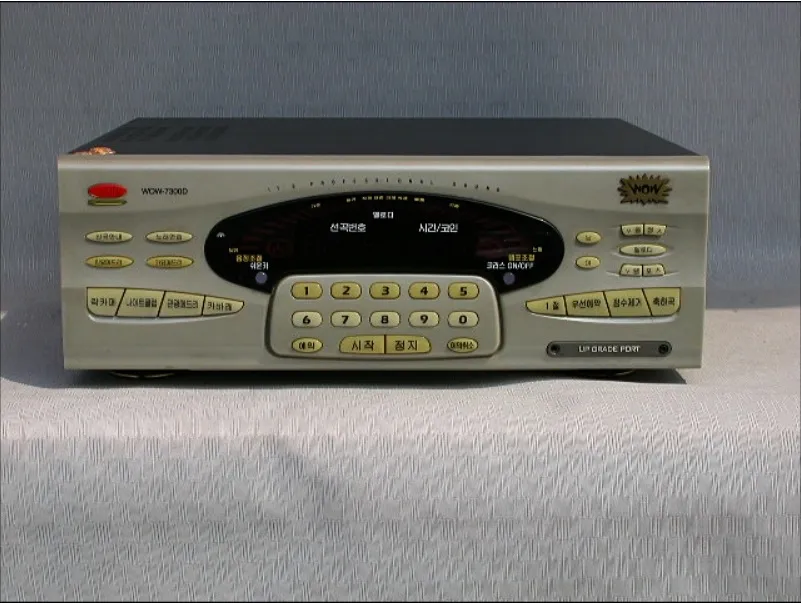

TJ WOW 반주기 전면 기준

준비물

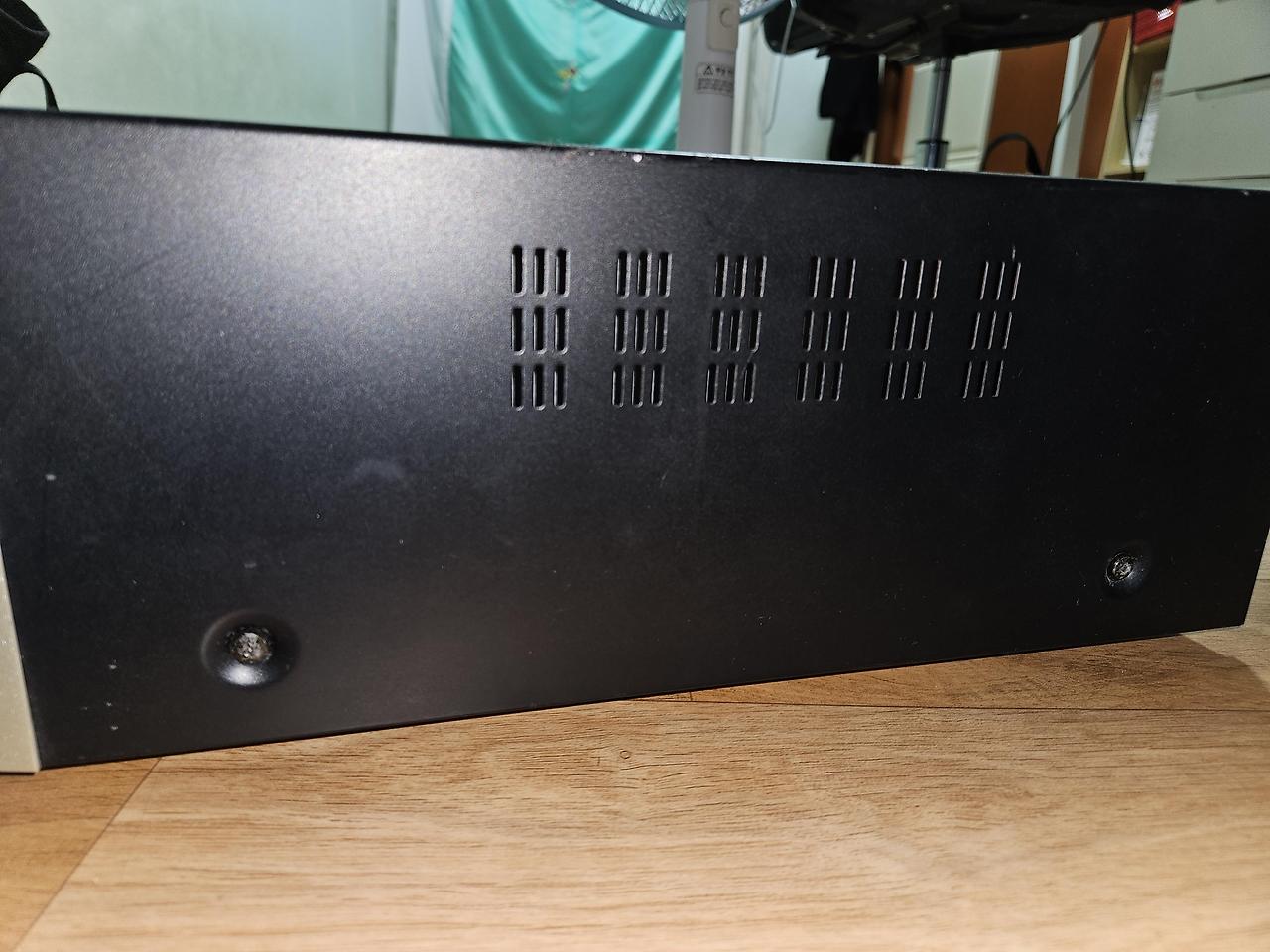

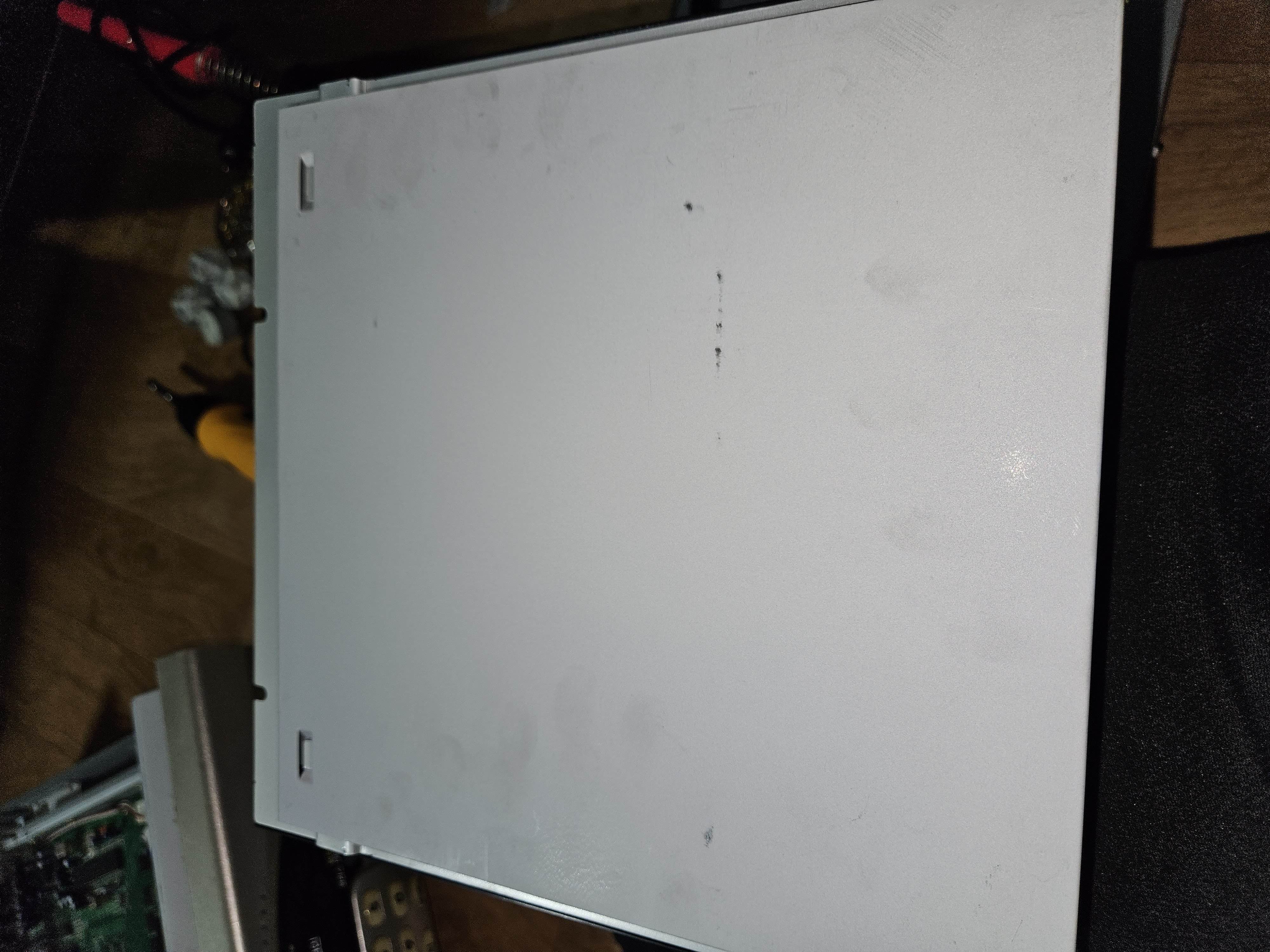

1. 태진 WOW 반주기 기준으로 설명해드리겠습니다. 위의 그림 처럼 십자 표시가 된 곳에  반주기 양측면(왼쪽/오른쪽) 4개의 십자나사와 반주기 후면에 있는 3개의 십자나사를 분리하세요.

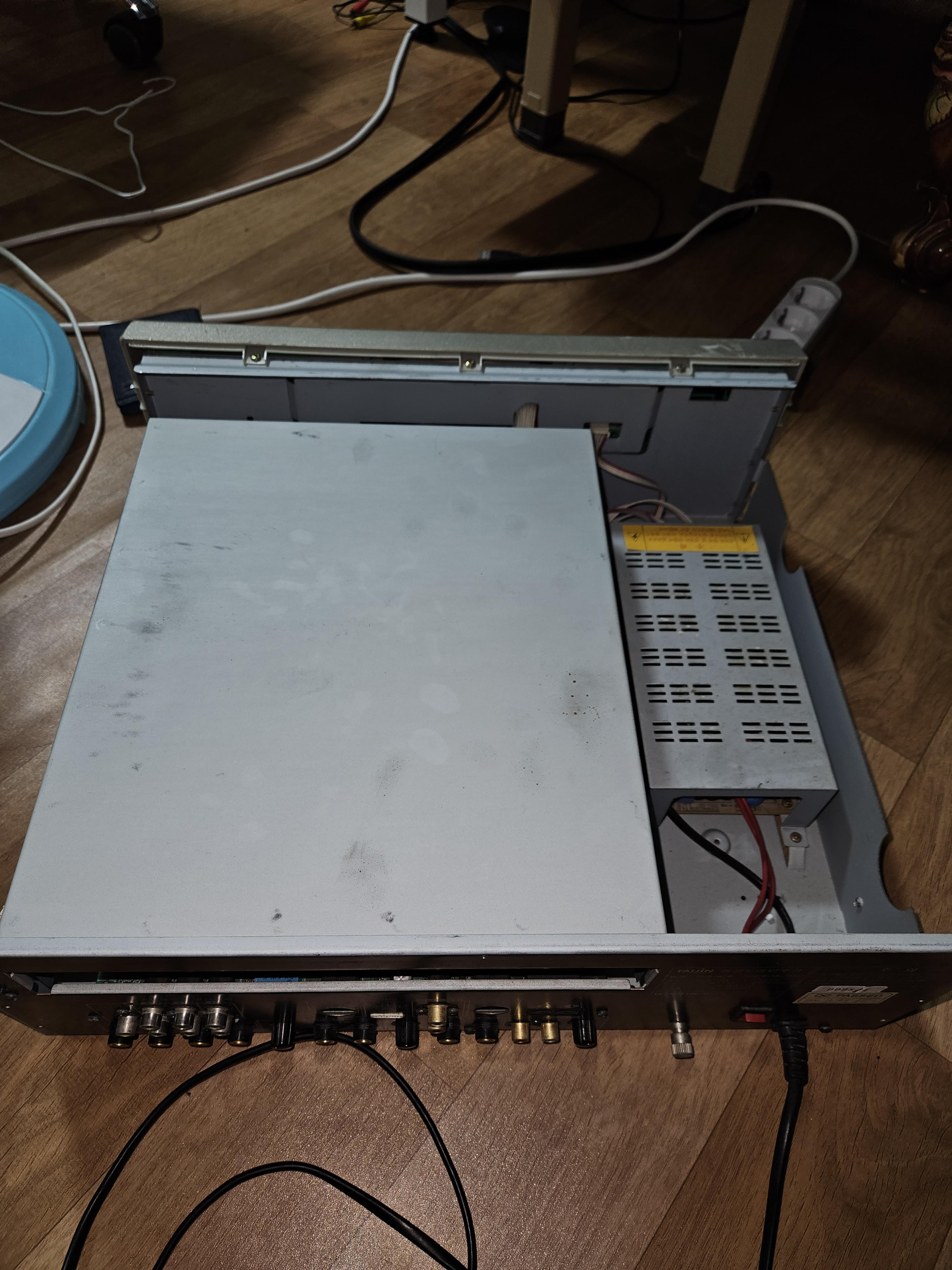

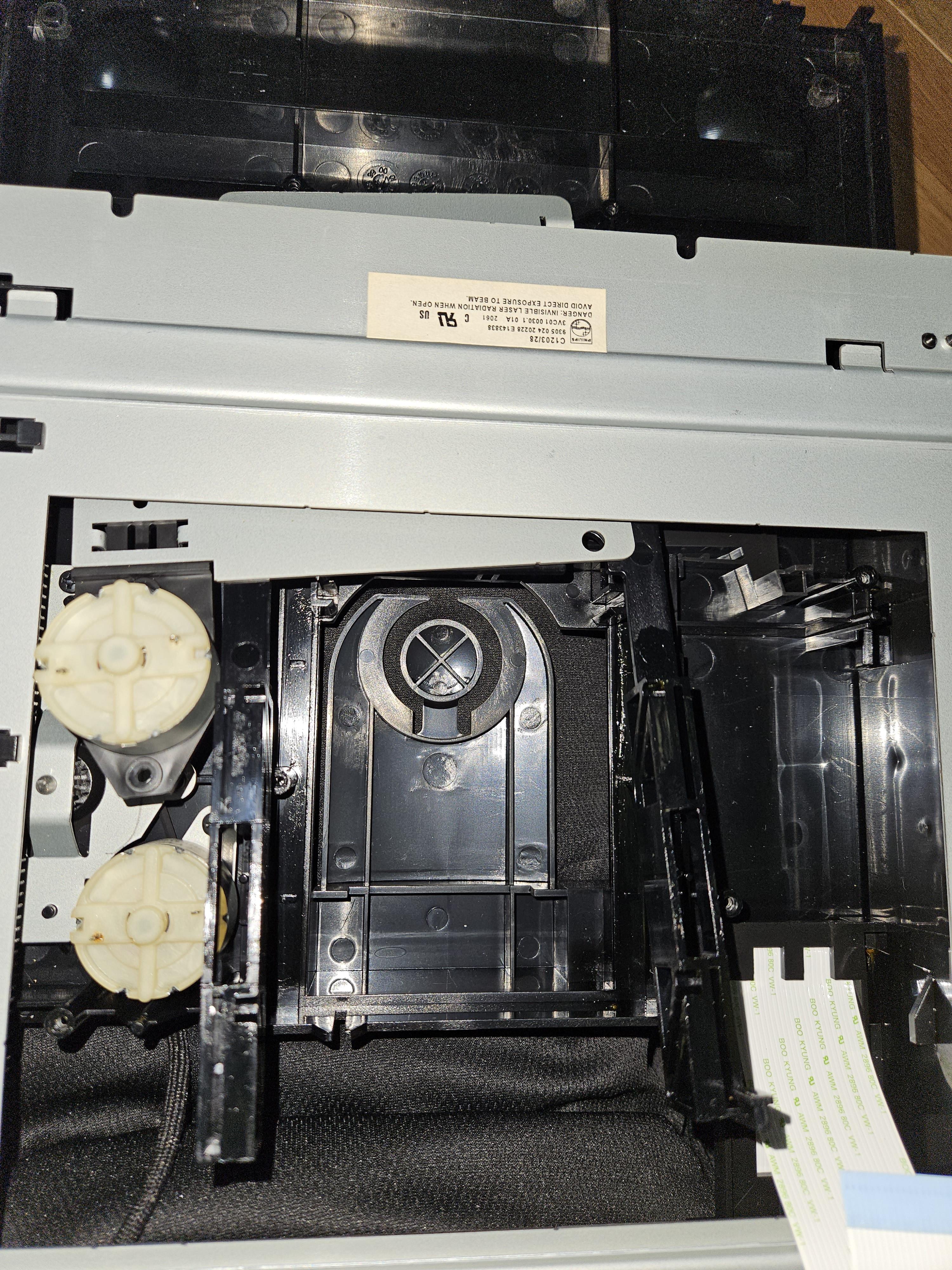

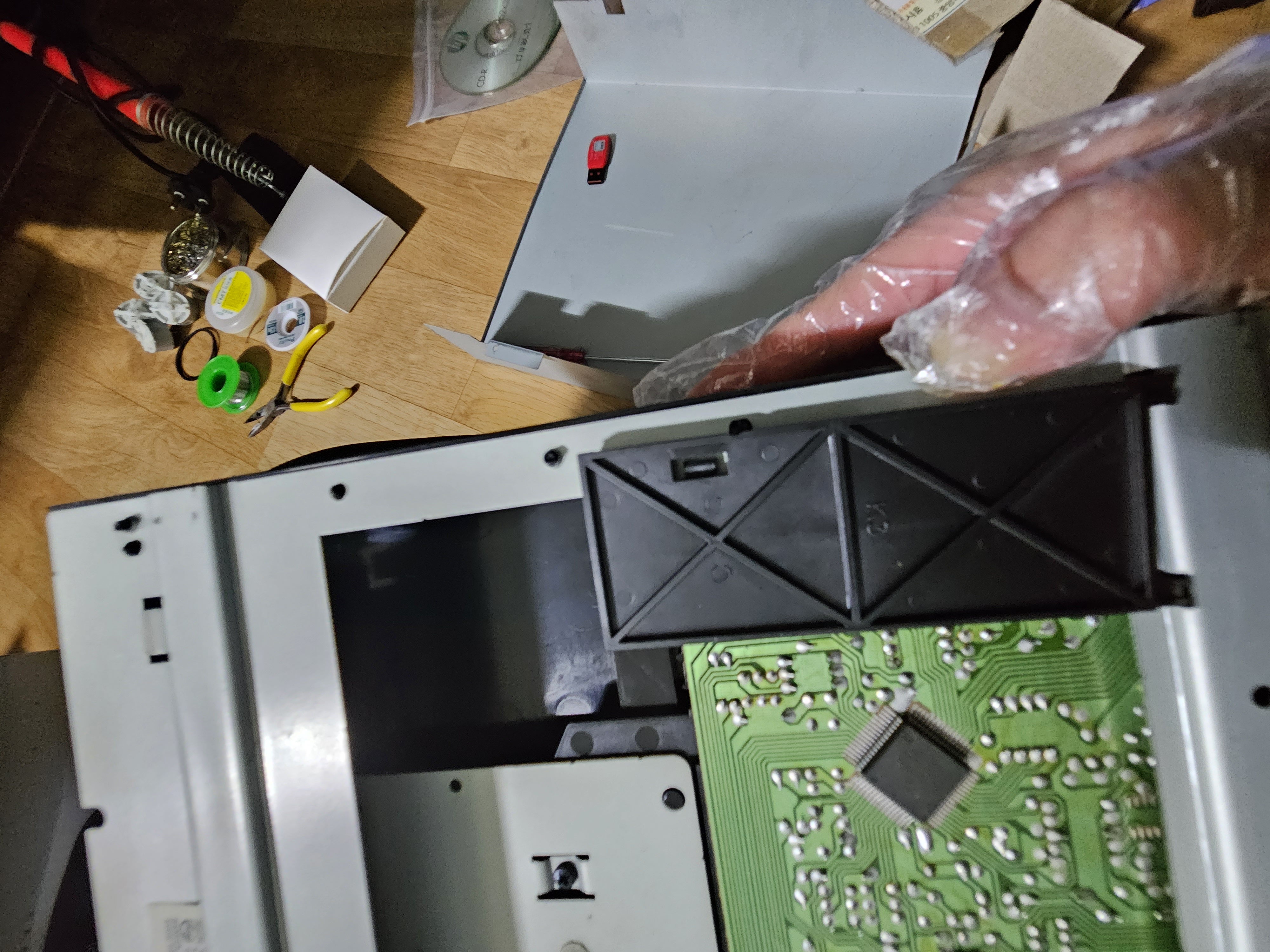

2.상단 반주기 케이스를 제거하면 위 사진 속 기준 왼쪽 부분의 CDP 케이스를 제거합니다.

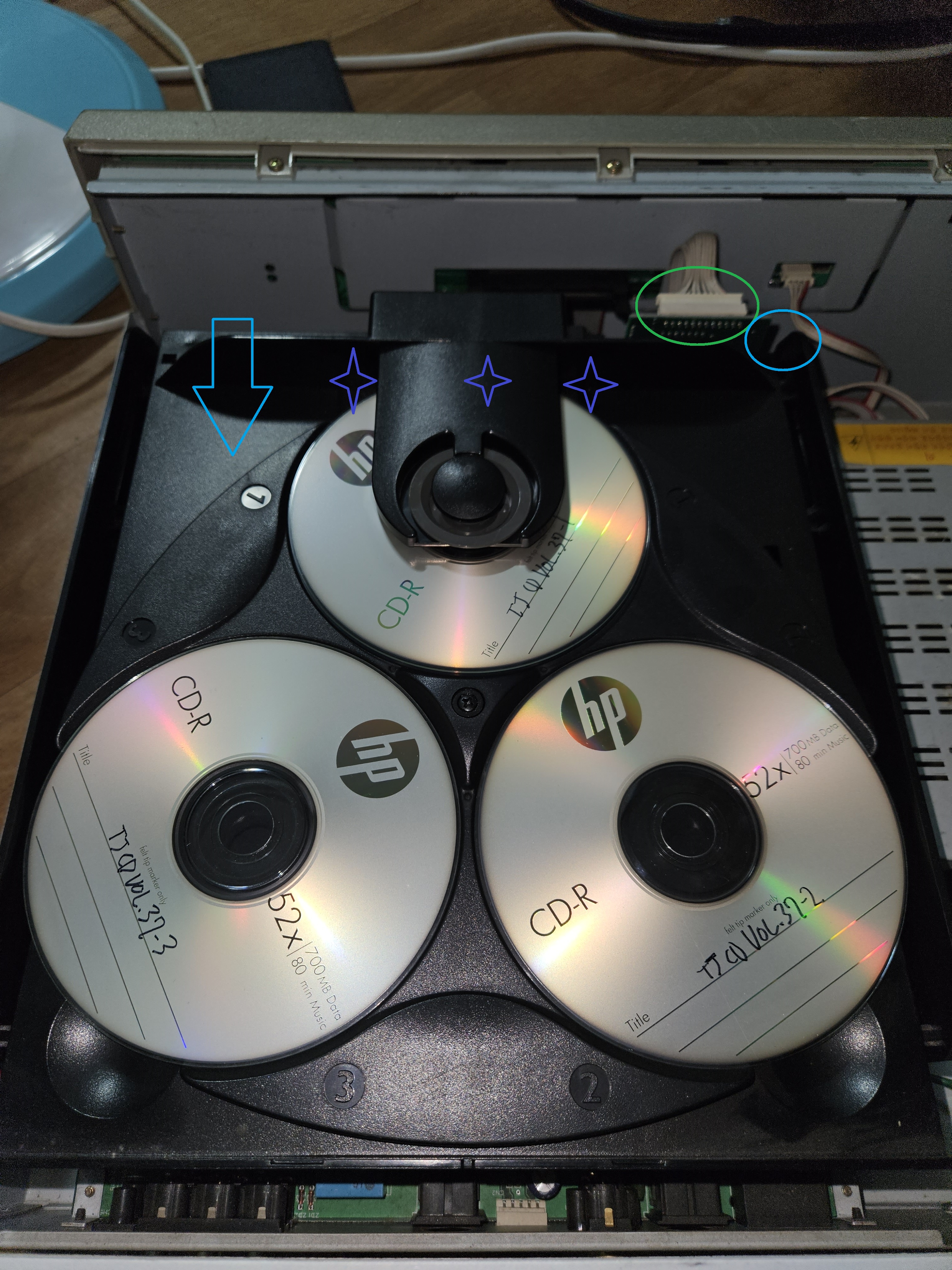

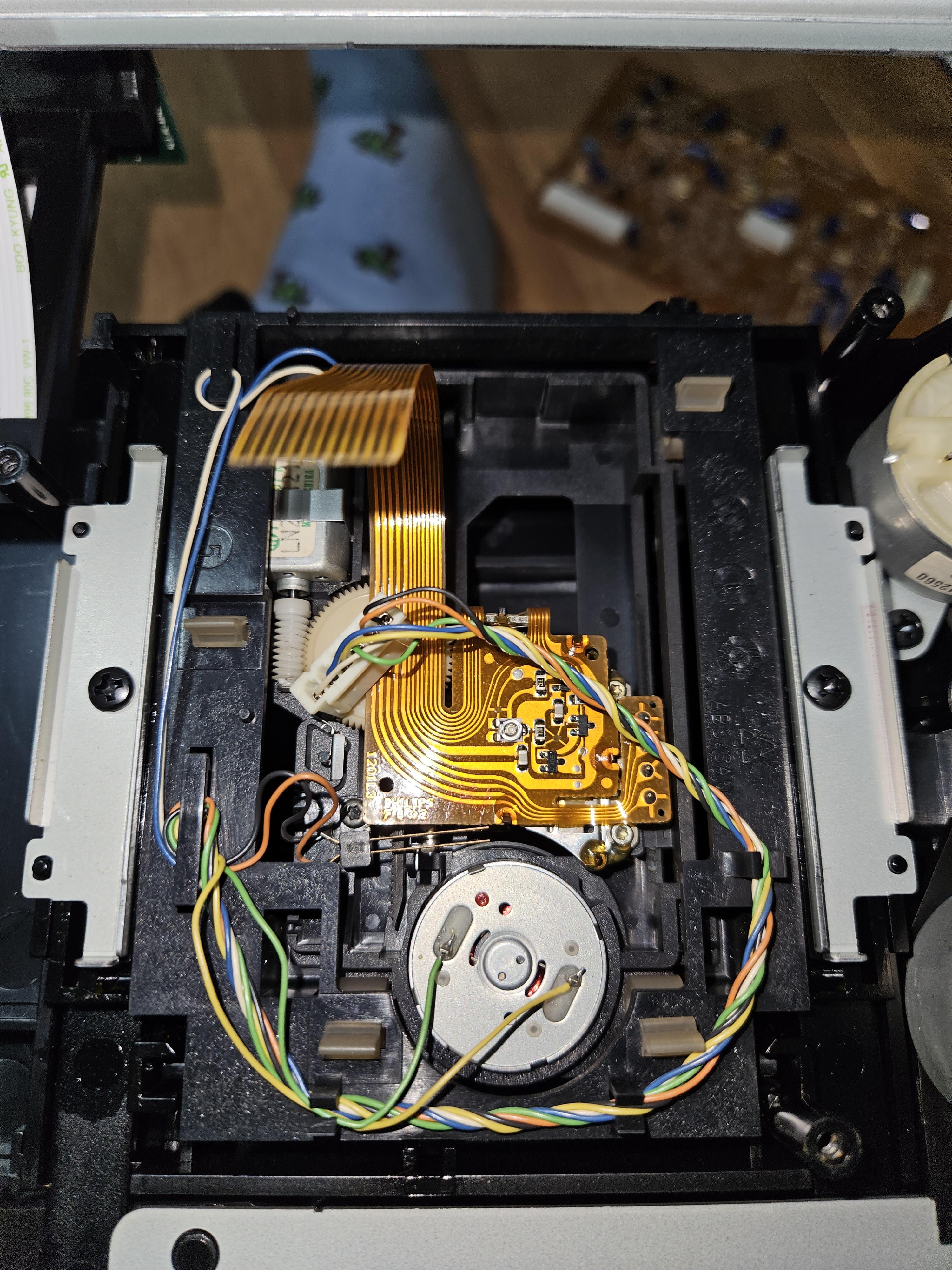

3.분리하면 위에 찍혀진 이 사진처럼 되어 있을텐데  설명하자면 우측 상단의 원으로 표시된 CDP에 연결된 핀 케이블 2개 손이나 숏노즈 플라이트로 모두 살살 한쪽씩 뽑은후 CDP 안의 평평한 곳을 앞으로 미세요.

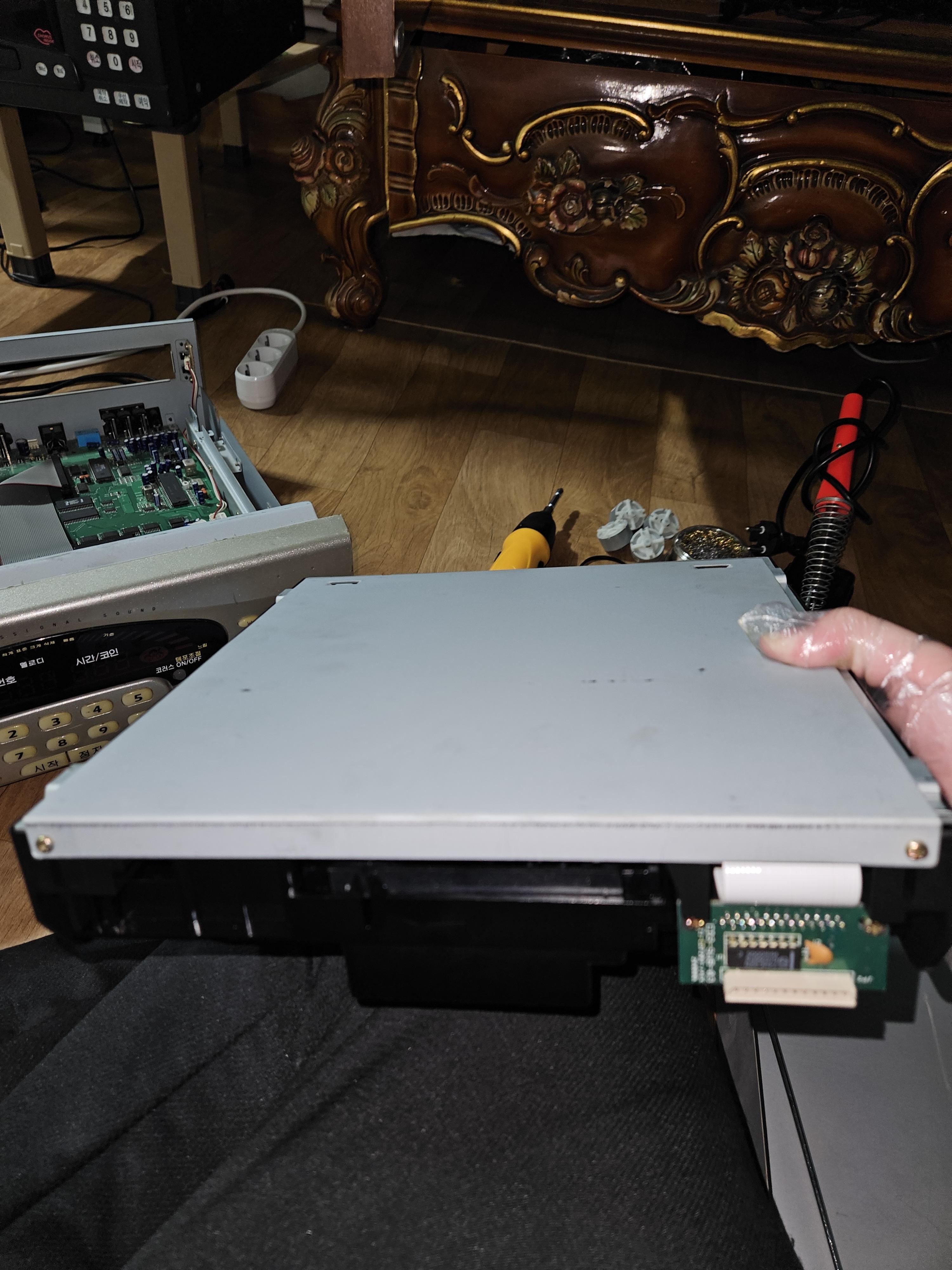

그러면 십자나사 3개가 보일텐데 제거후  밑의 사진처럼 2개의 CD를 먼저 제거하신 다음 CDP를 분리하시고 CDP 플레이어를 위로 드신 상태에서 아까 말한 평평한 곳을 밀면 CDP 우측 하단쪽에 톱나바퀴가 만져지실텐데요.

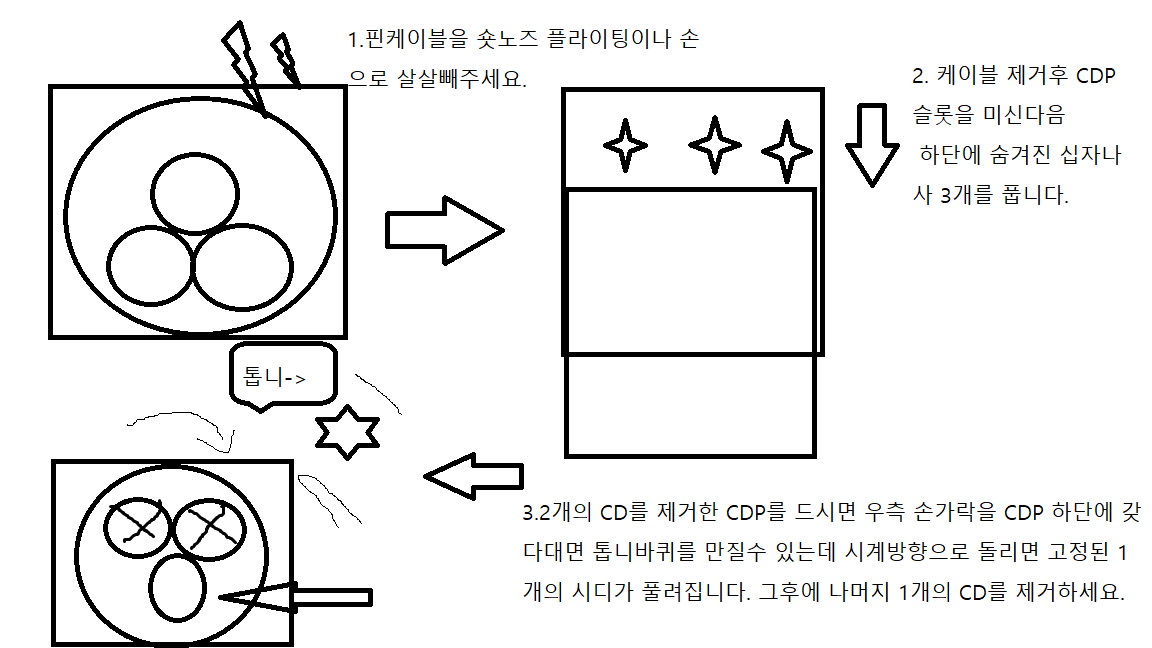

그 톱니바퀴를 손으로 시계방향으로 돌리시면 고정된 CD가 풀려지면서 다른 위치로 방향이 전환됩니다. 그상태에서 고정된 CD를 빼주세요.  밑의 그림으로 한번 더 설명해드리겠습니다.

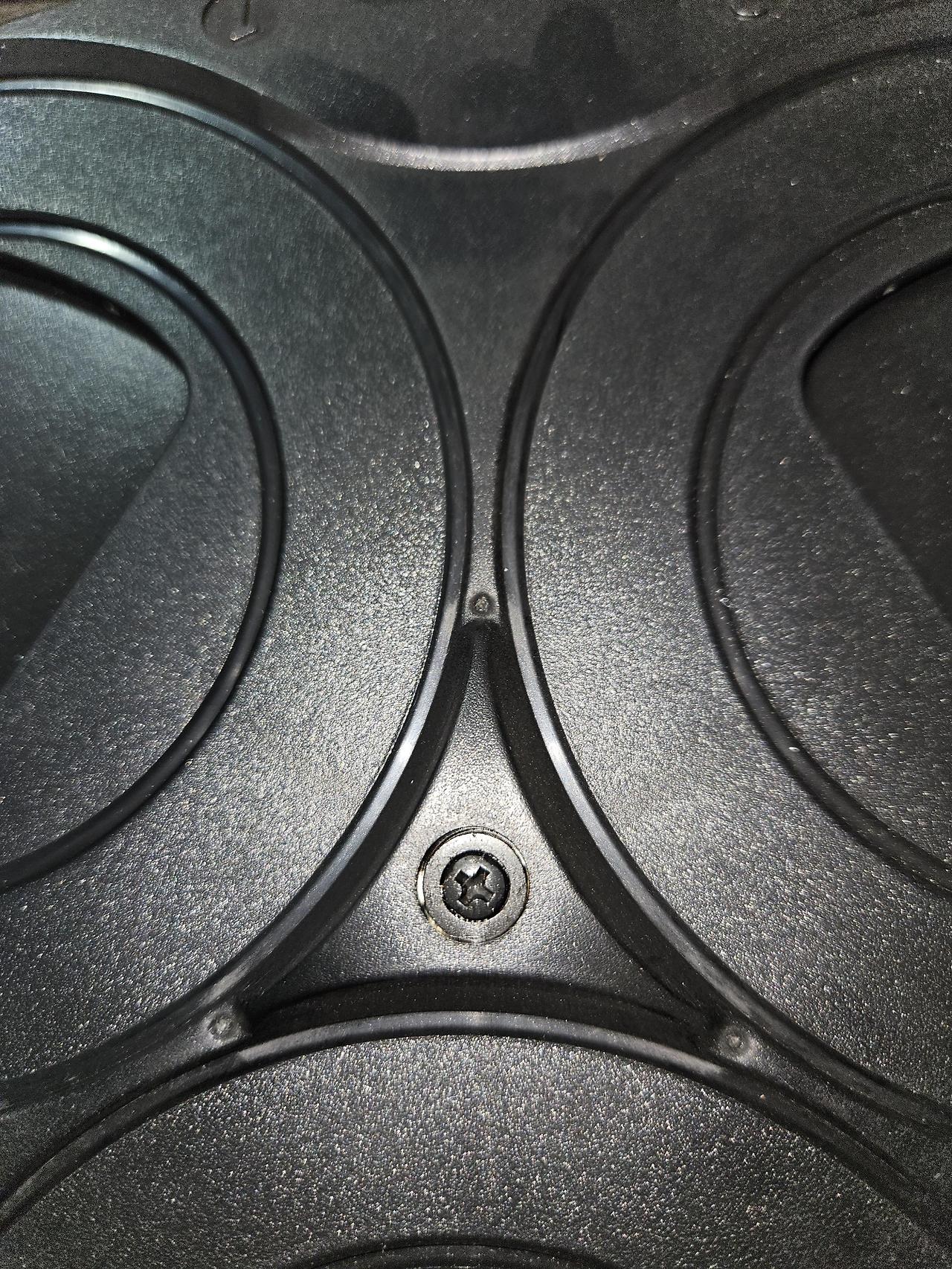

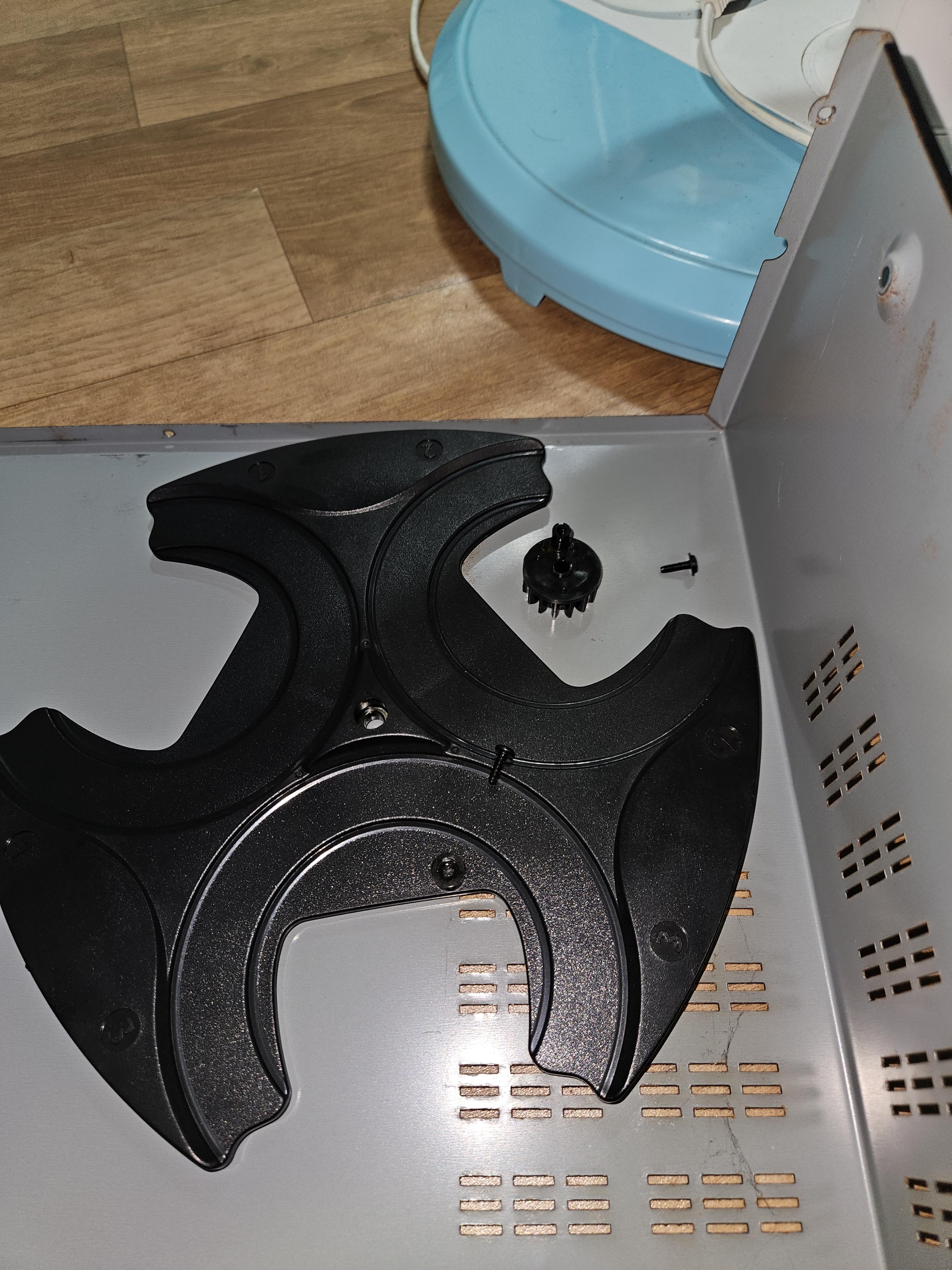

4. 그리고 밑의 사진 그대로 CD 3개 제거 -> CDP 중앙 십자나사 제거 -> 3CD 슬롯 케이스 제거 -> 십자나사 제거-> 기어 스핀 블록 제거 -> CDP 하단 보호 케이스 제거 순으로 제거해주세요..

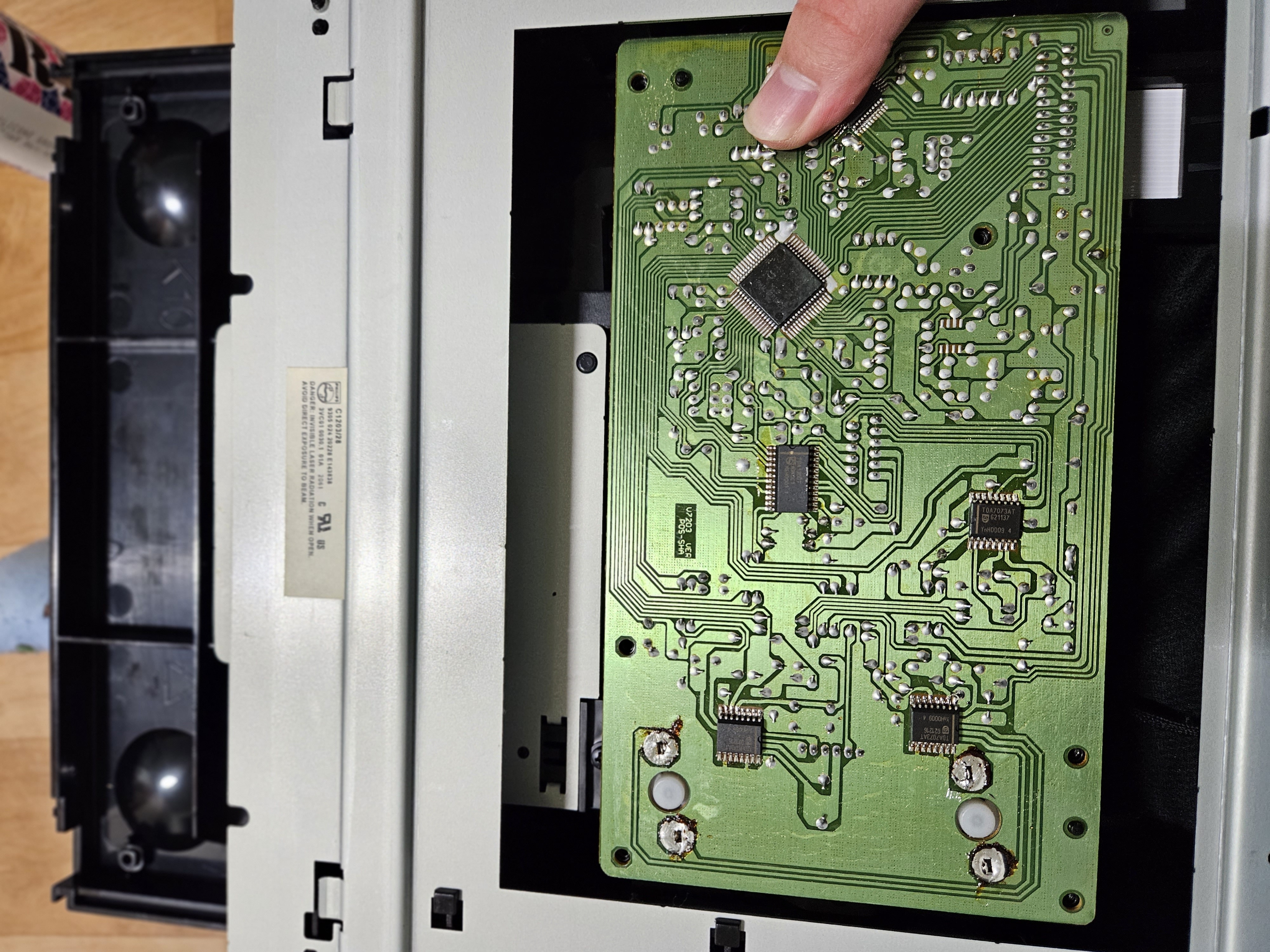

5.그리고 위의 사진속의 흑색 보호 케이스를 밑으로 누른 상태에서 바깥쪽으로 빼주신 다음에 밑의 사진속의 CDP 회로보드의 십자 나사들을 모두 제거해주시고  회로보드 기준으로 좌측에 납땜된 4개의 곳을 인두기와 납흡입기(또는 납제거 테이프)로 모두 납 제거후 분리해주세요.



5. 납까지 제거된 CDP 회로보드를 위로 올리신 다음 위의 사진 왼쪽 기준부터 연결된 선 순서로 빼실 회로 고정 핀을 양쪽을 손가락으로 잡은 후 좌우 밑으로 움직여 고정을 푸시고 빼주시면 됩니다.

  CDP 모터 구동케이블 제거  -> CDP 픽업 장치 케이블 제거 -> CDP 회로 케이블 제거 순으로 해주세요.

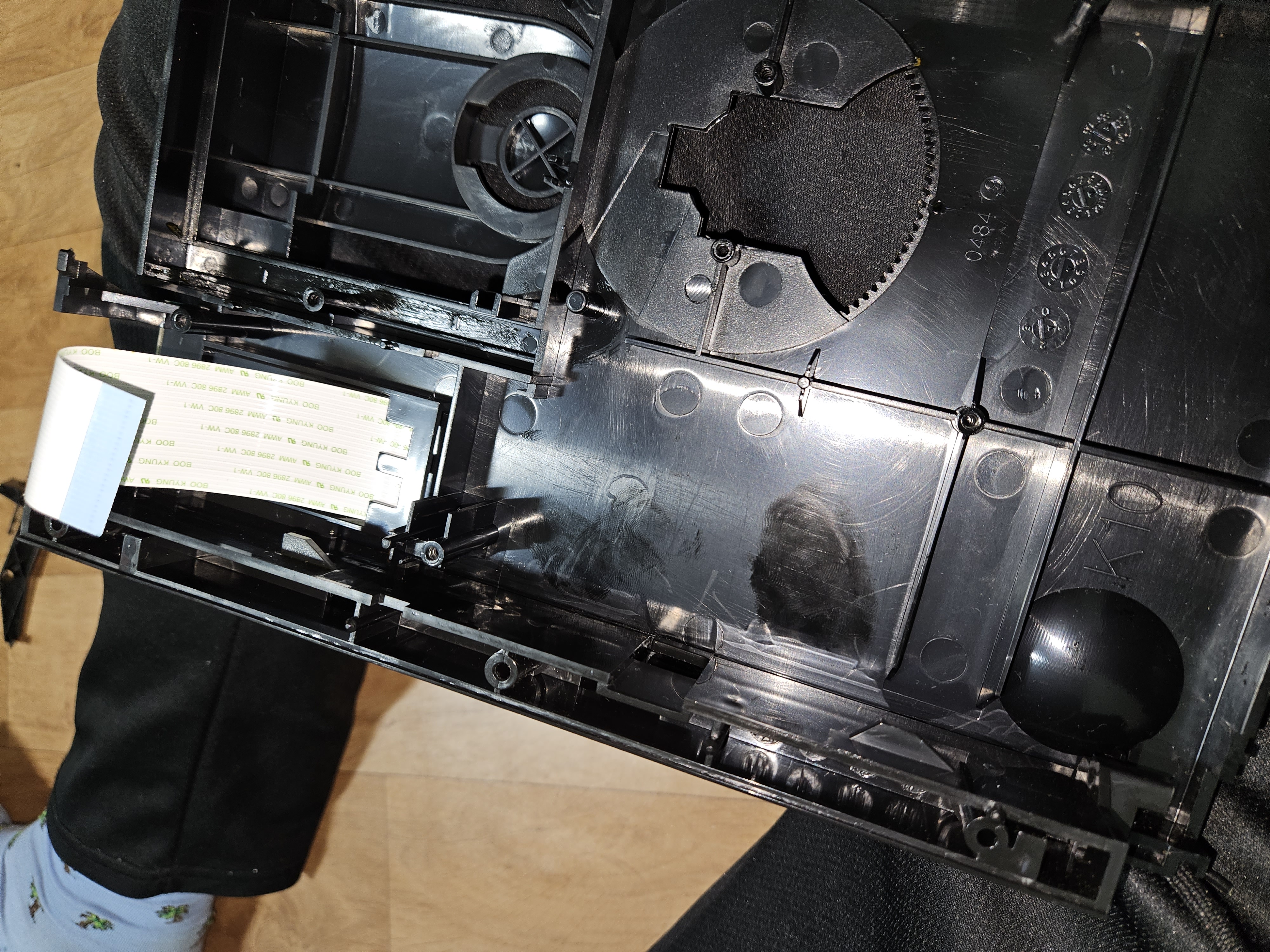

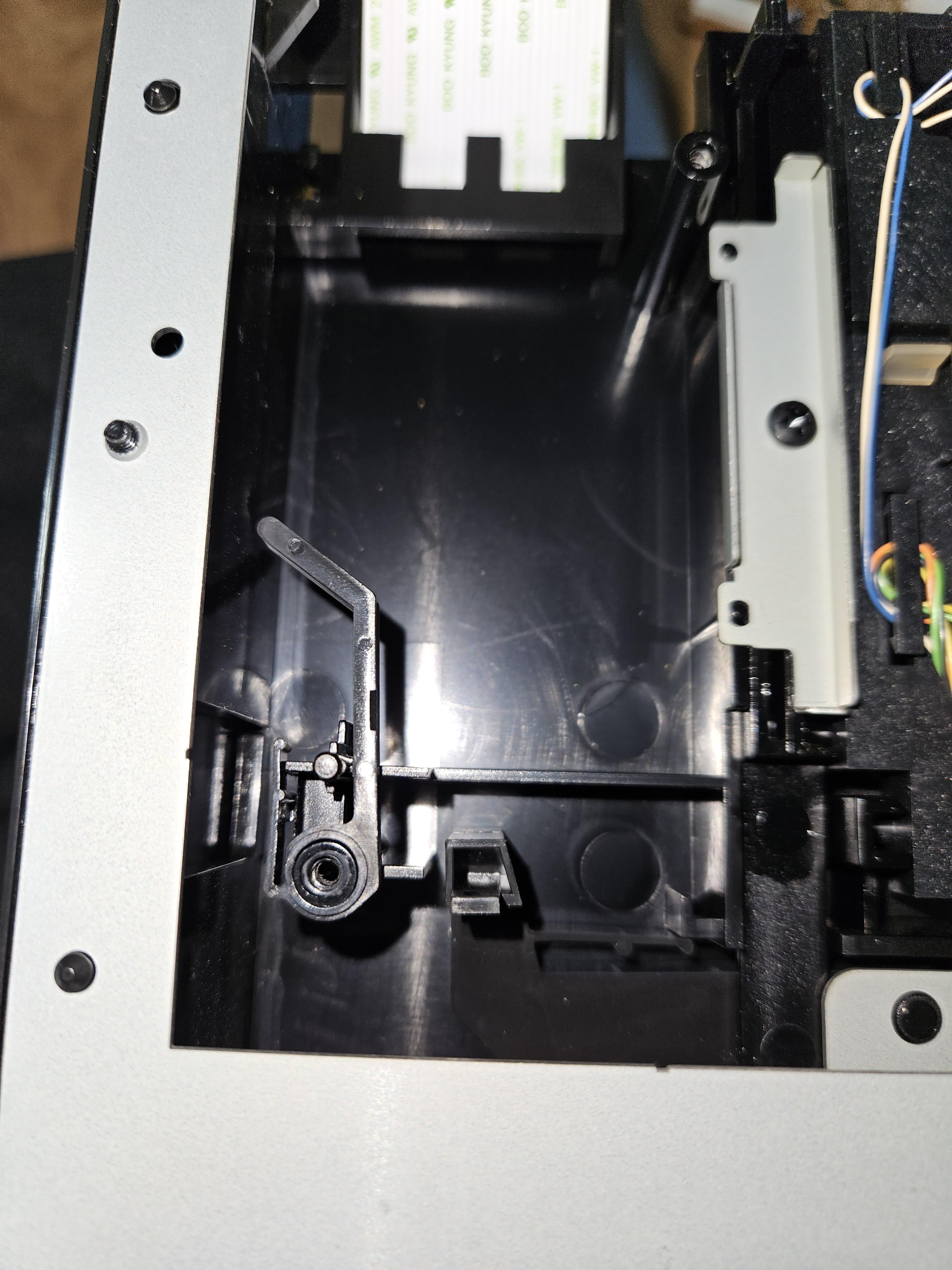

6. CDP 슬롯을 보시는 방향 기준으로 아래로 미신후 이 글의 바로 위의 사진을 잘 보시면 빨간원으로 표시된 부분이 있습니다.

흑색 플라스틱 걸쇠같은 부분을 제거해 주시고 나중에 다시 조립할때는 위 사진과 같이 꽃아 주시면 됩

니다.

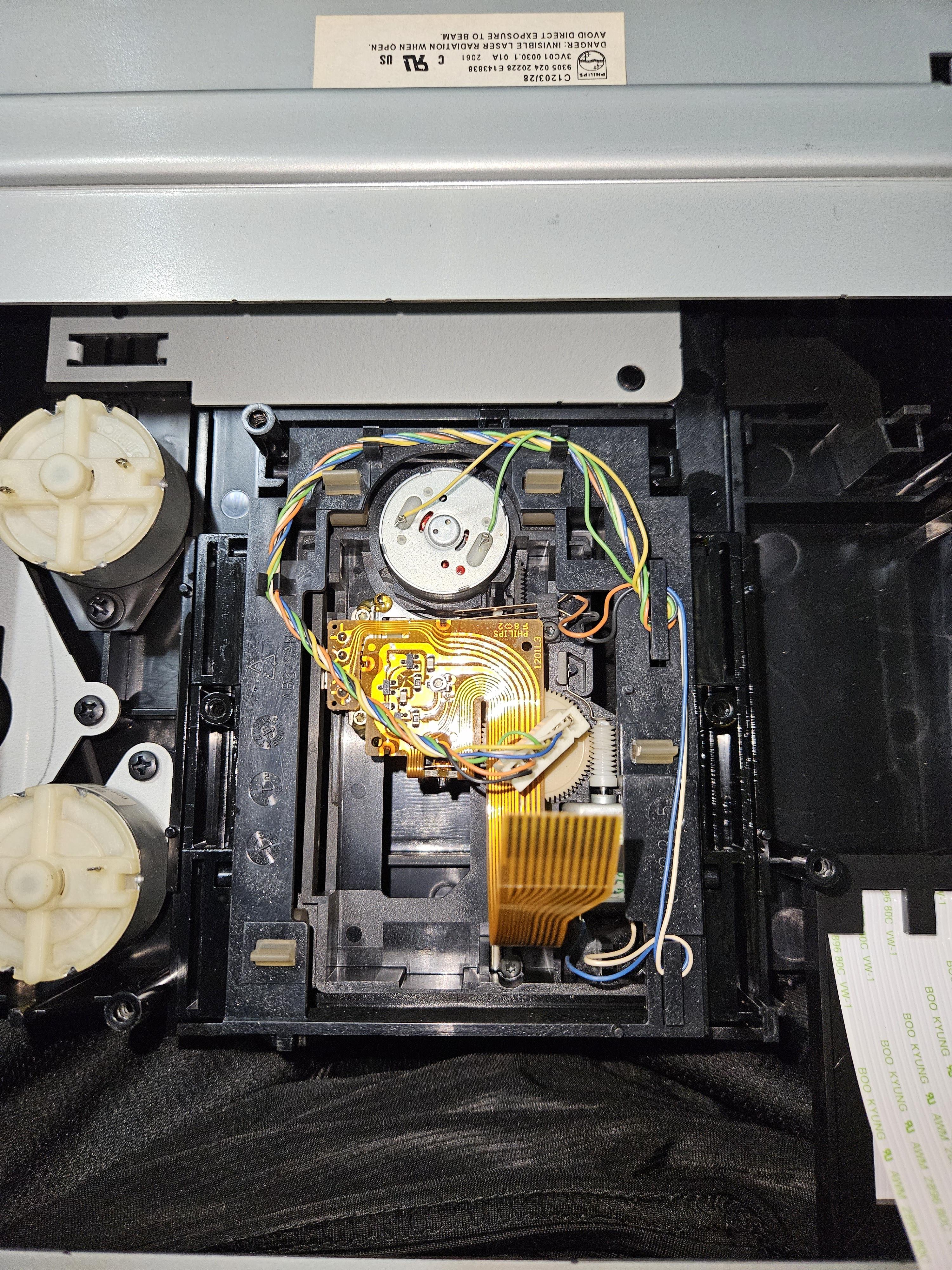

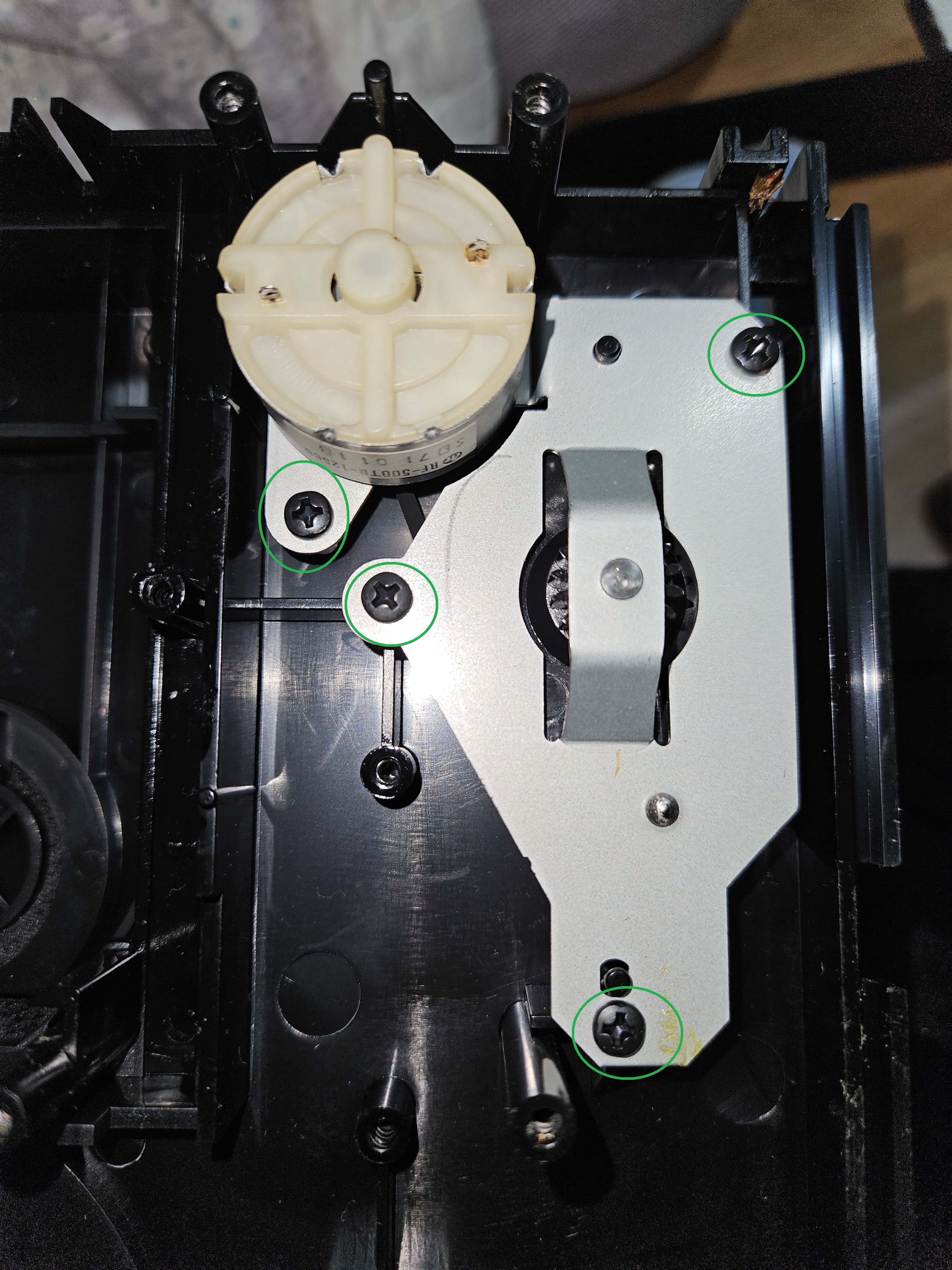

그다음 초란색 원으로 표시된 부분인 CDP 광학장치에 양쪽의 십자나사와 고정 거치대 한 짝을 제거해주세요.



7. 그리고 아까 아래로 밀려진 부분을 반대로 뒤집어 보시면 아까도 만졌던 톱니바퀴 부분이 있는데 위의 사진에 초록색 원으로 표시된 부분입니다. 이 부분을 반시계 방향으로 돌리시면 CDP 픽업의 높낮이를 수동으로 조절할 수 있는데요.

8. 파란색 원으로 표시된 부분을 보시면 홈이 보이는데 그 홈에 맞쳐서 최대한 위로 올린다음 양쪽으로 살짝 흔들어서 빼주시면 CDP 픽업 광학 장치가 빠집니다..  그리고 CDP 광학장치만 교체하실 분들은 10번 설명글로 스킵해주세요.

9. 위의 그림과  그림 바로 위의 사진을 비교하셔서 CDP 트레이 벨트와 모터를 교체하고자 할 시 각각 따로 분리 해주세요.



10. 이제 초록색 원으로 표시된 고무 패킹 부품을 제거할 겁니다. CDP 고무 패킹으로 고정된 안쪽 CDP 광학 장치를 살짝 위로 드신 상태에서 사무용 가위 옆면이나 손을 이용해 살살 바깥쪽으로 빼주시면 됩니다.

11.이제 반대로 구매하신 새 CDP 광학장치를 위로 살짝  든상태에서  밑의 그림과 같이 기존의 틀에 역방향으로 한쪽씩 고무패킹을 껴주세요.



12. 장착후 새 CDP 광학장치의 케이블은 위의 사진처럼 빨간 원으로 표시된 홈에다 껴서 정리해주시면 됩니다.

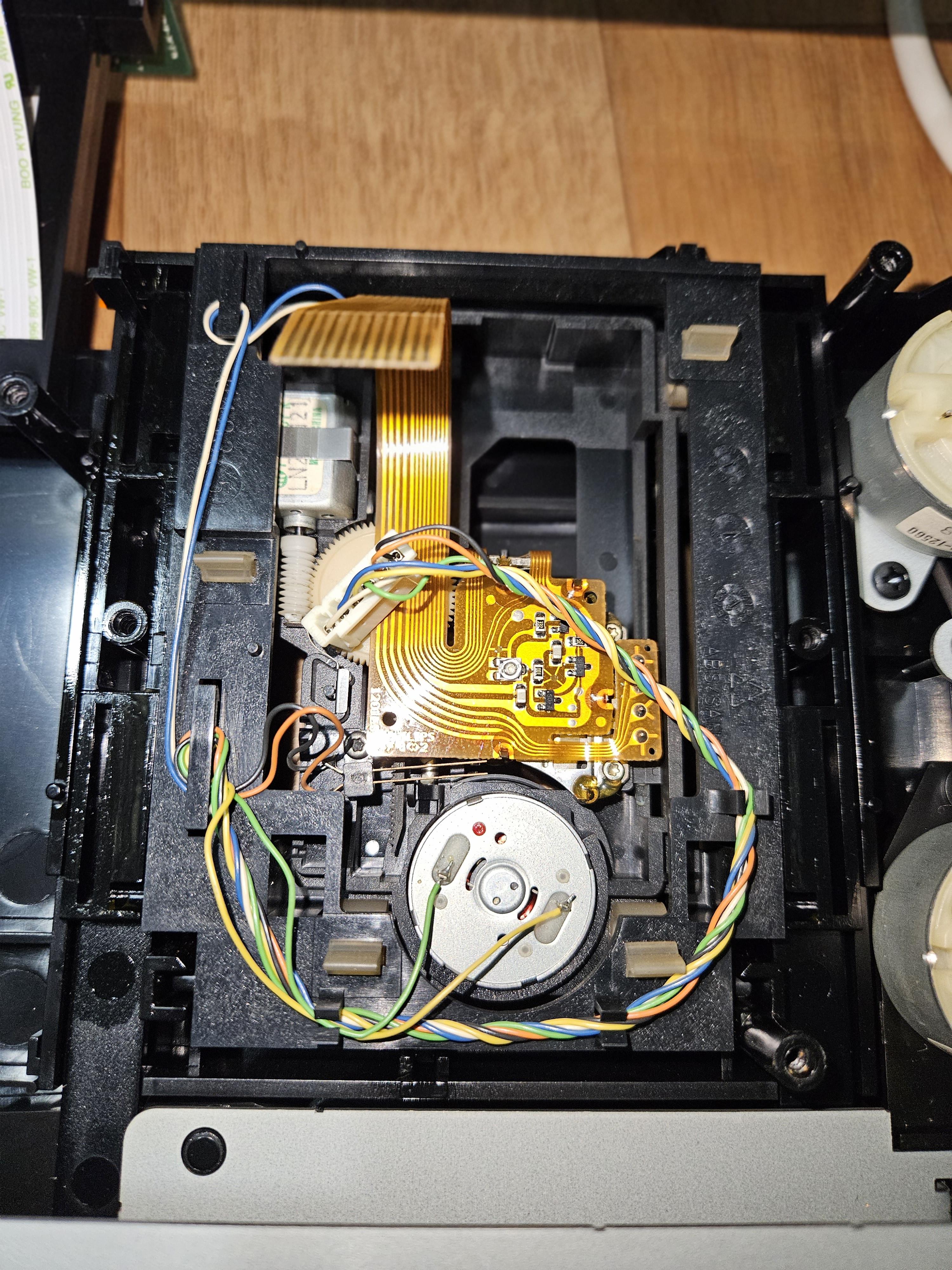

12.이제 역순으로 아까 분리했던 틀에 CDP 광학장치부터 고정거치대와 나사까지 밑의 사진 순서대로 장착시키면 됩니다. DC 모터와 CDP 트레이벨트도 교체하실 분은 결합된 CDP 광학장치를 따로 놓았다가 교체후 같이 결합해주세요.

- CDP 광학장치만 교체를 원하시는 분들만 ▼밑의 사진 순서대로 진행하시어 원상복구 시키시면 됩니다.

- 나머지 DC 모터와 CDP 트레이 벨트를 교체 하실분들은 13번 설명(클릭)으로 넘어가주세요.



-----------------------------------------------------------------------------------------------------------------------------------------------------------------

13. 이제 DC모터와 CDP 트레이 벨트를 교체하기 위해 1번부터 분해하여 교체합시다. 1번에 십자로 표시된 부분에 나사를 분리해셔서 살짝 든 상태에서 사각틀 공백에 아래방향으로 빼주세요.

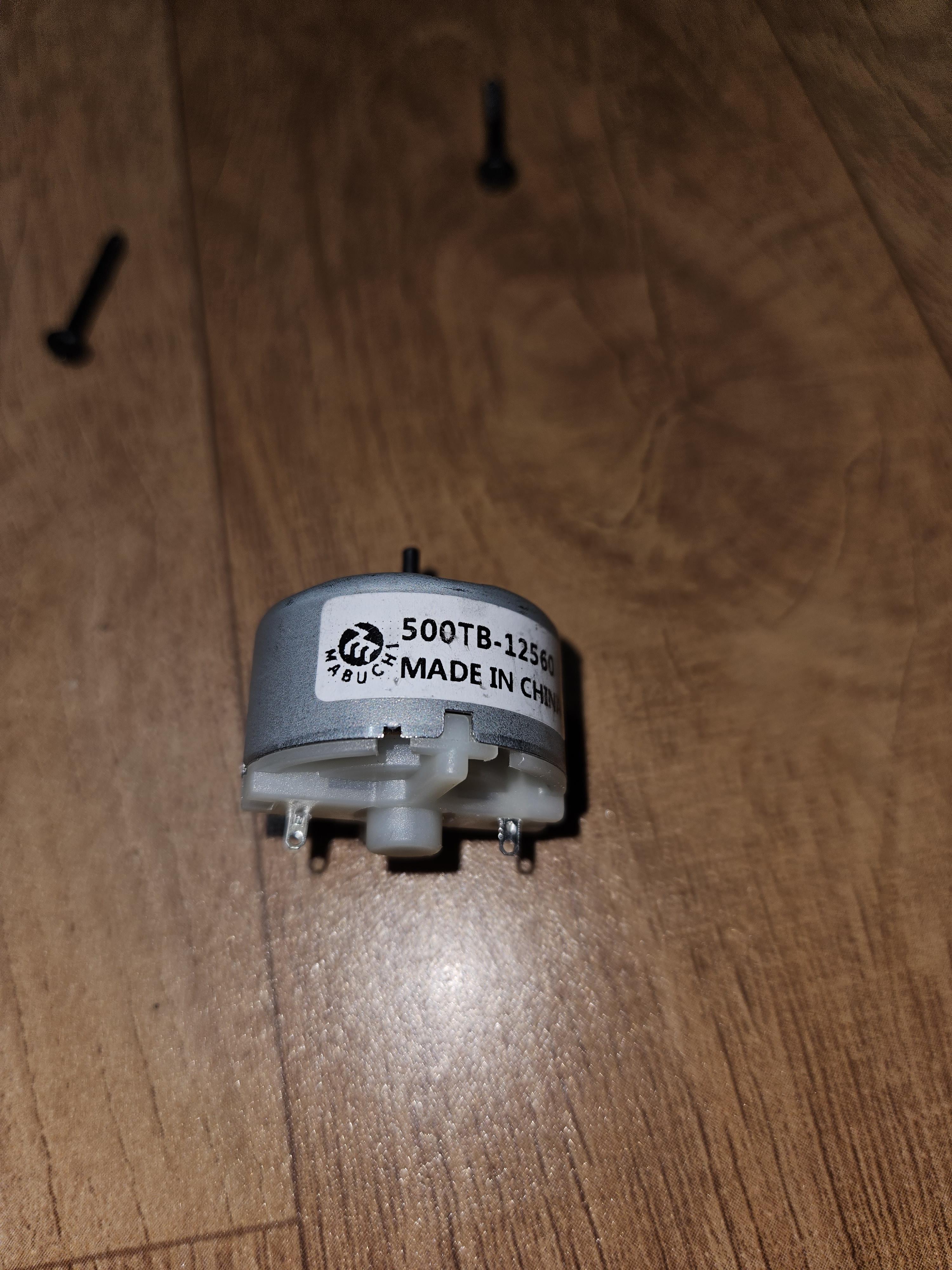

모터 장착 방향(꼭 라벨지가 밑으로 보이게 장착해주세요.)

(* 필독 : 그리고 새 모터로 교체하기 전에 이 사진을 봐주세요. 새 모터에는 제품명이 보이는 라벨이 있는데 모터의 라벨지가 위 사진과 같이 밑방향으로 향하게 조립하시면 됩니다. 이유는 1번 모터는 디스크 교체 버튼을 누를 시 역방향으로 회전이 되고 2번모터는 열림 및 닫힘 버튼을 누르면 역 방향으로  오히려 안으로 들어갑니다.)

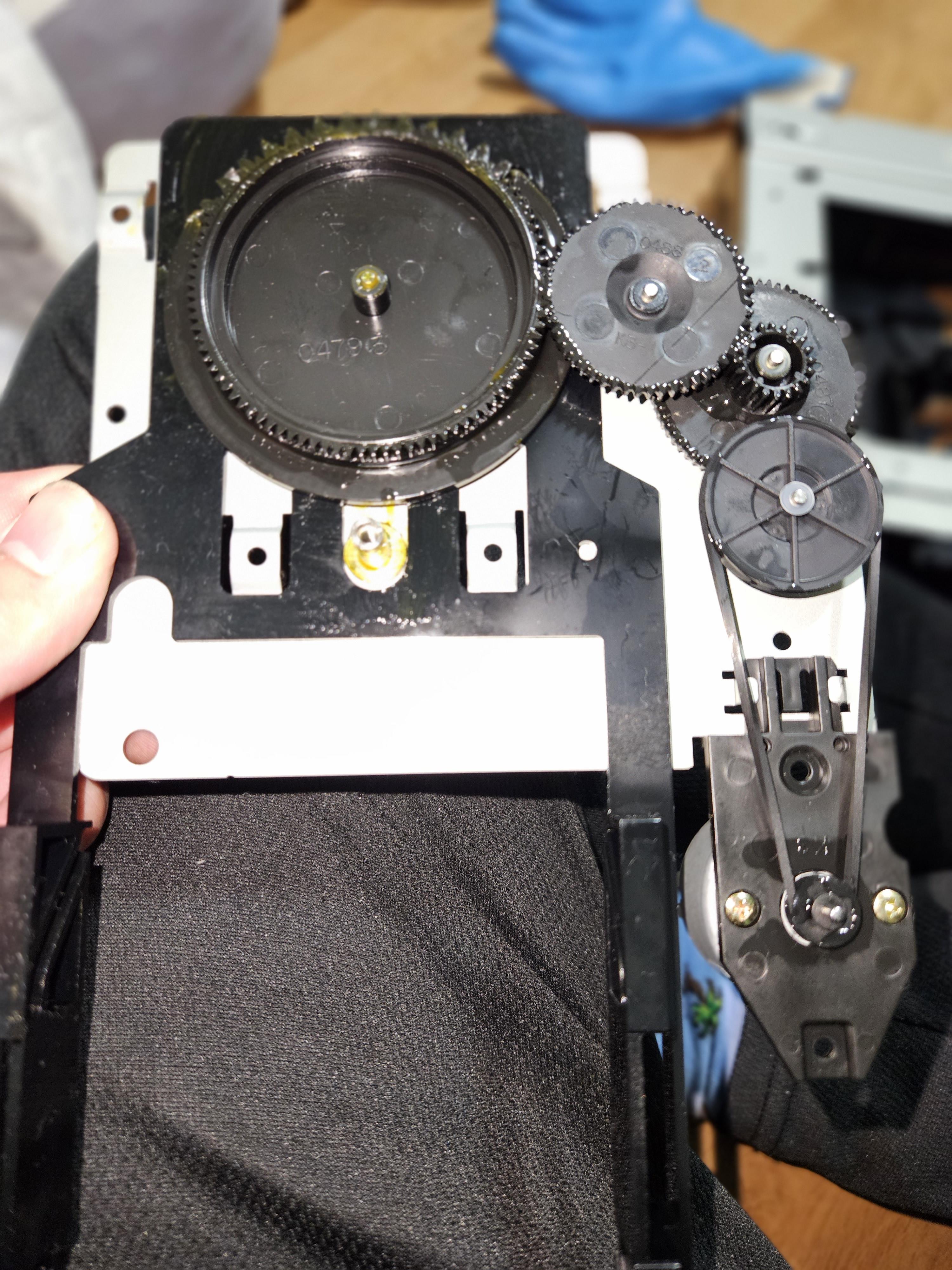

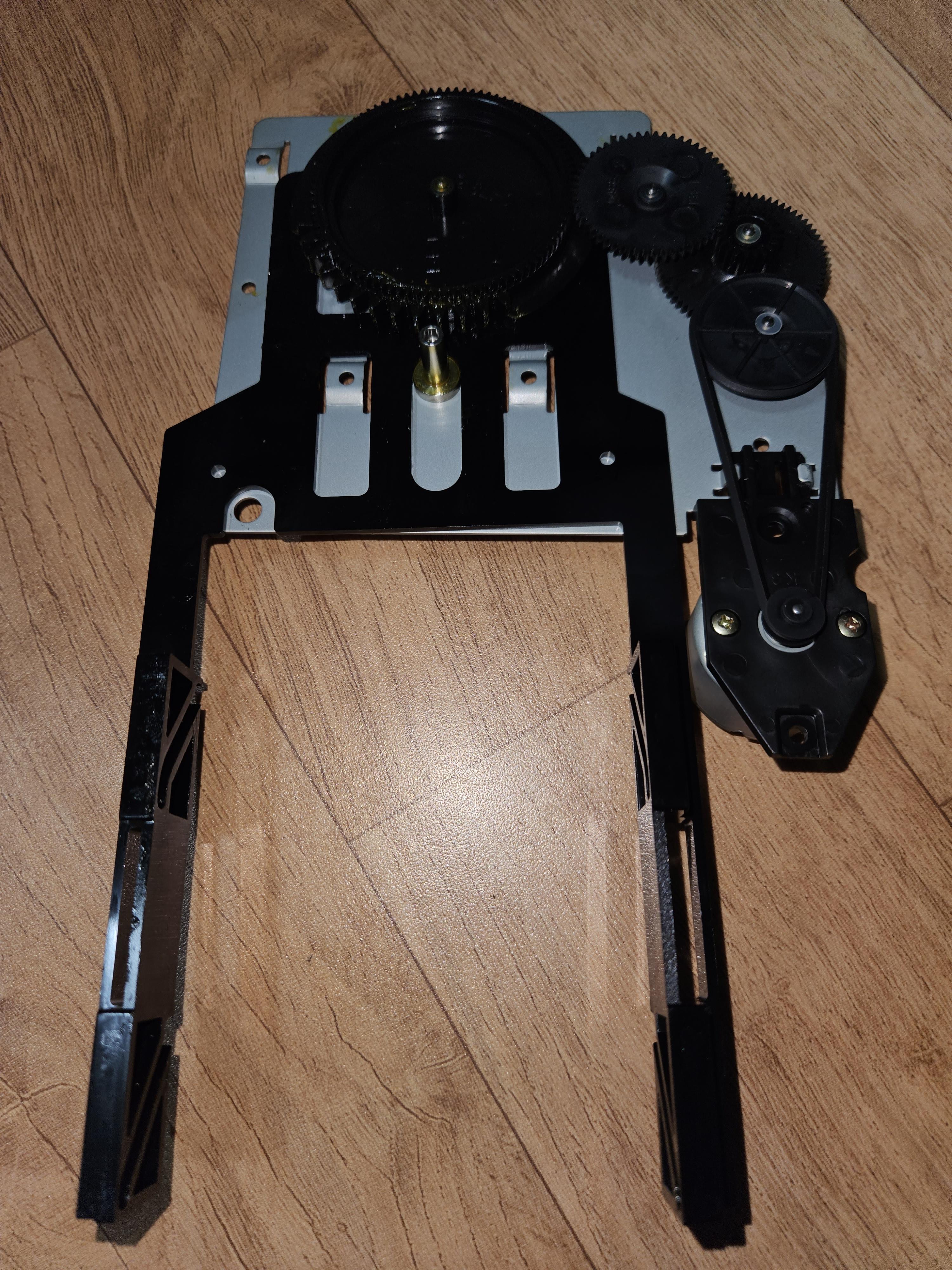

14. 위 사진을 보면 빨간 원에 있는 벨트가 교체할 CDP 트레이 벨트이고 파란색 원으로 표시된 부분이 DC 모터를 교체할 부분입니다.. 저희는 2개 다 교체할 겁니다.  먼저 빨간색 원의 트레이벨트를 빼시고 새 것으로 교체합시다.

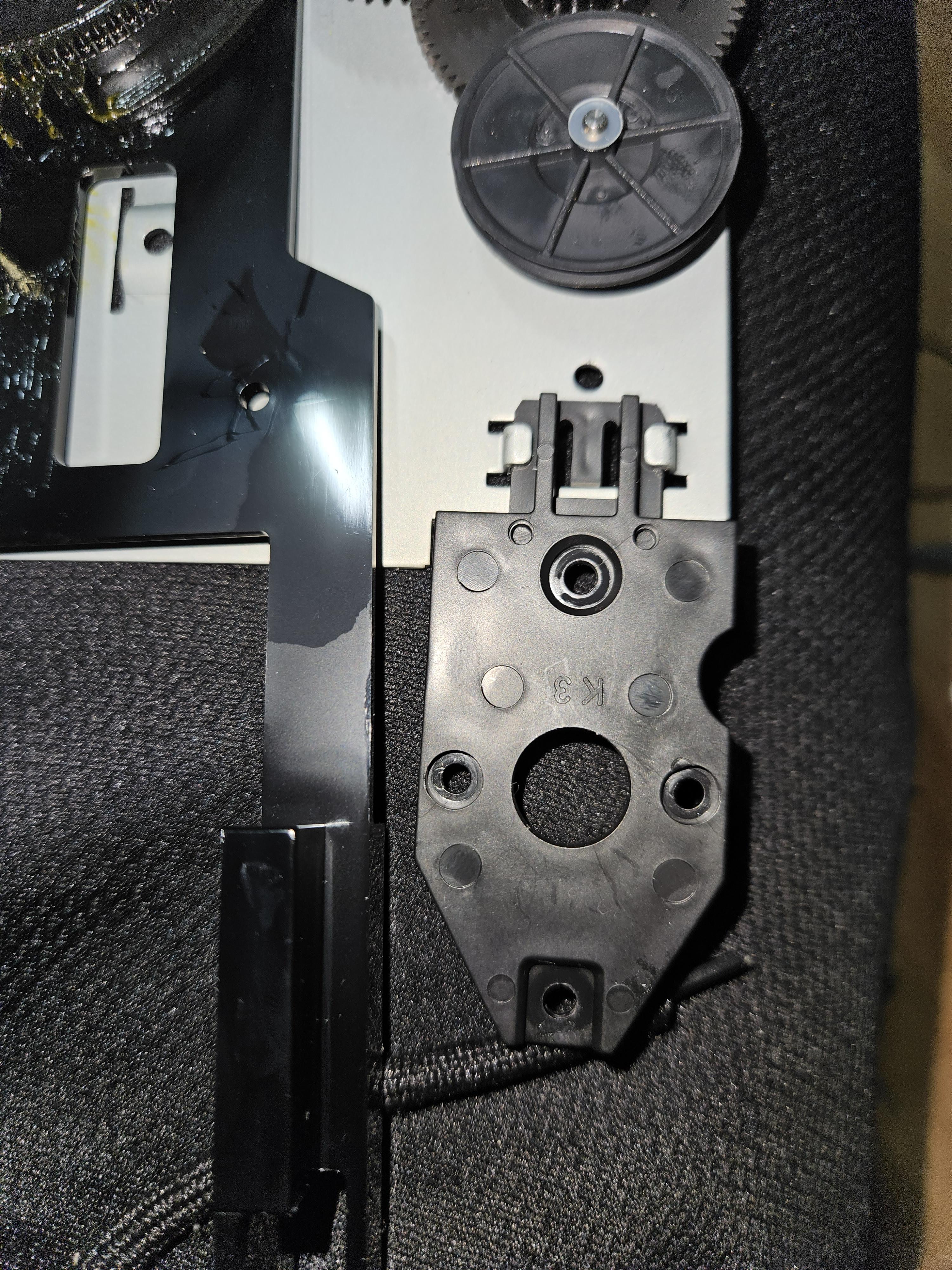

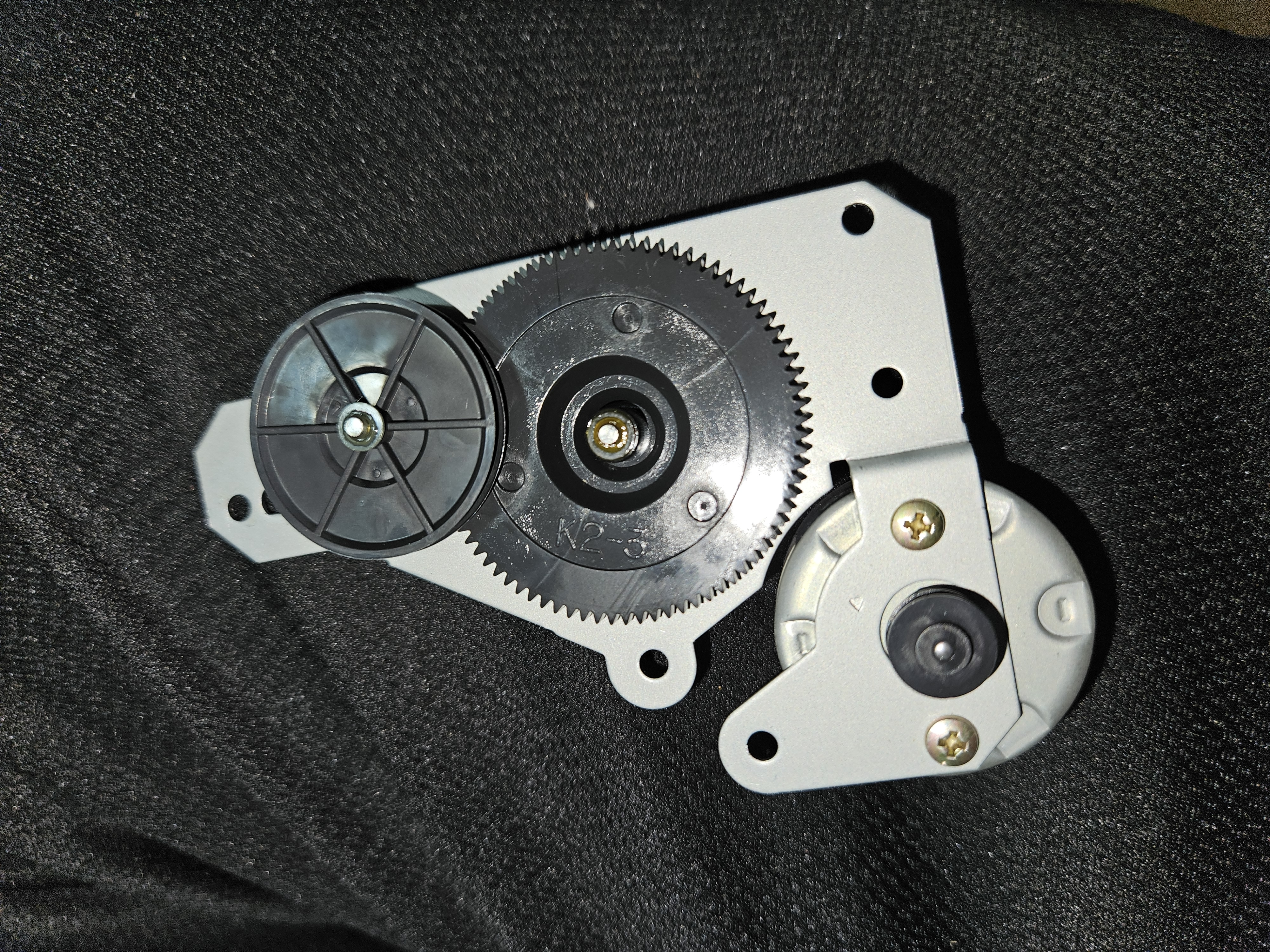

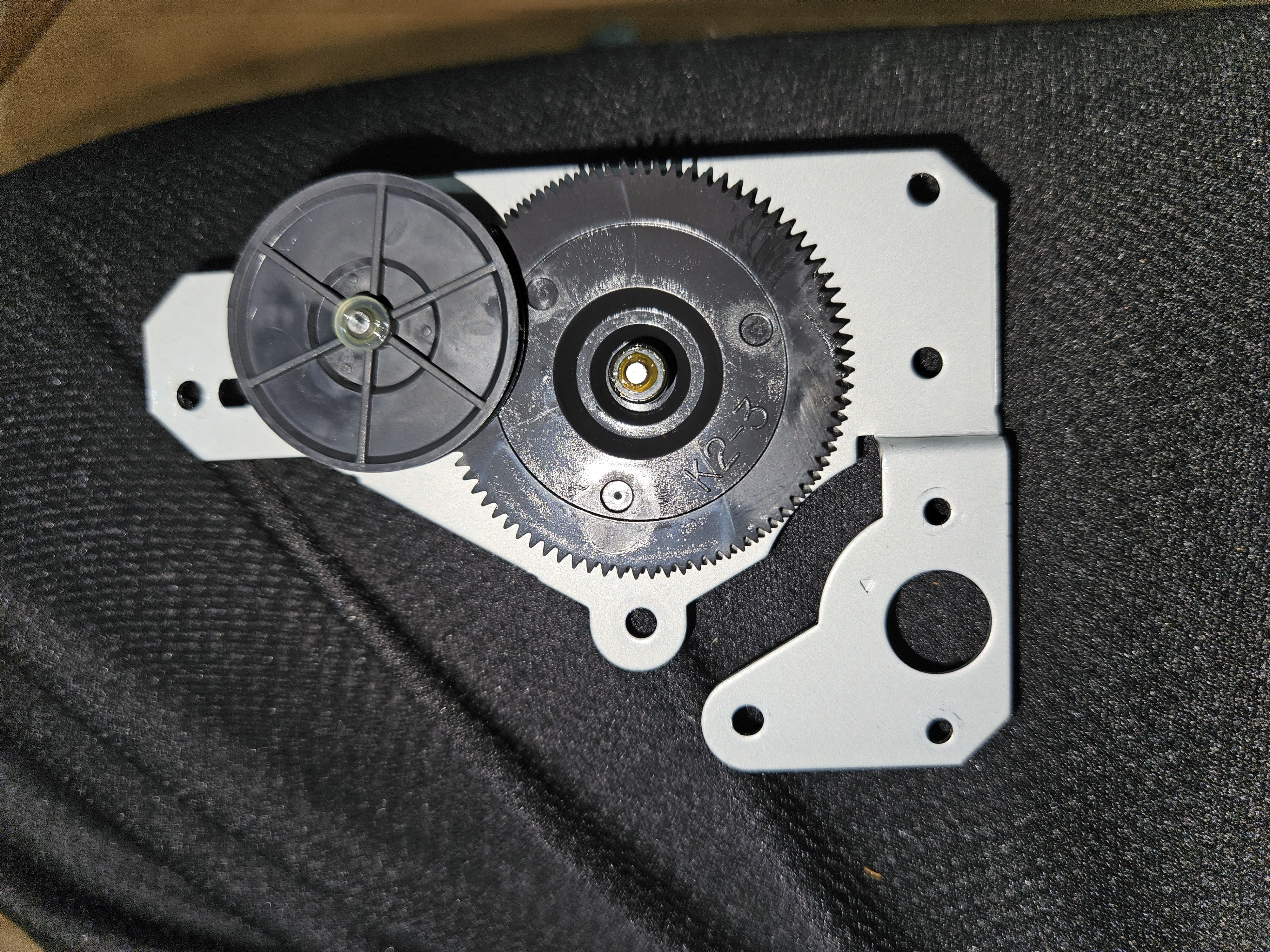

15. DC 모터를 교체하기 위해서는 트레이 벨트는 잠시 빼주시고 초록색 원으로 표시된 부분의 나사를 분리하신다음 파란색 원으로 표시된 부분을 꽉 잡은 상태에서 위로 빼주시면 분리가 됩니다. 그리고 역순으로 트레이 벨트까지 교체하시면 3CDP 회전용 DC 모터 및 트레이벨트를 교체 할 수 있습니다.

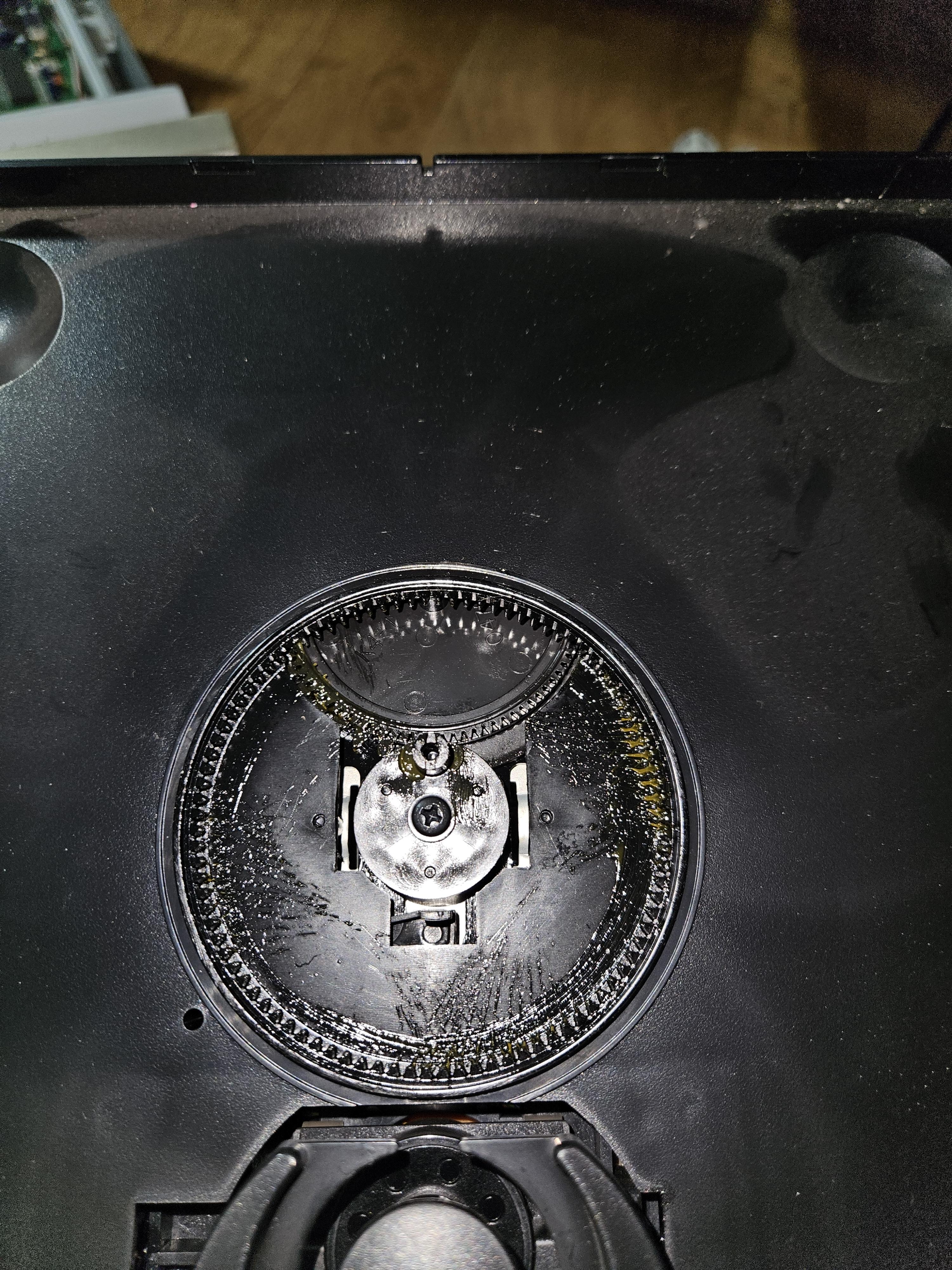

* 선택 사항이지만 플라스틱용 구리스를 트레이 벨트를 꼽는 회전 부분이나 근처 톱니바퀴에 발라주시면 윤활제 역할을 하여 CDP 구동시 조금 더 부드럽게 기계가 움직일 수 있습니다.

1번 DC 모터와 2번 DC 모터 교체용 부품

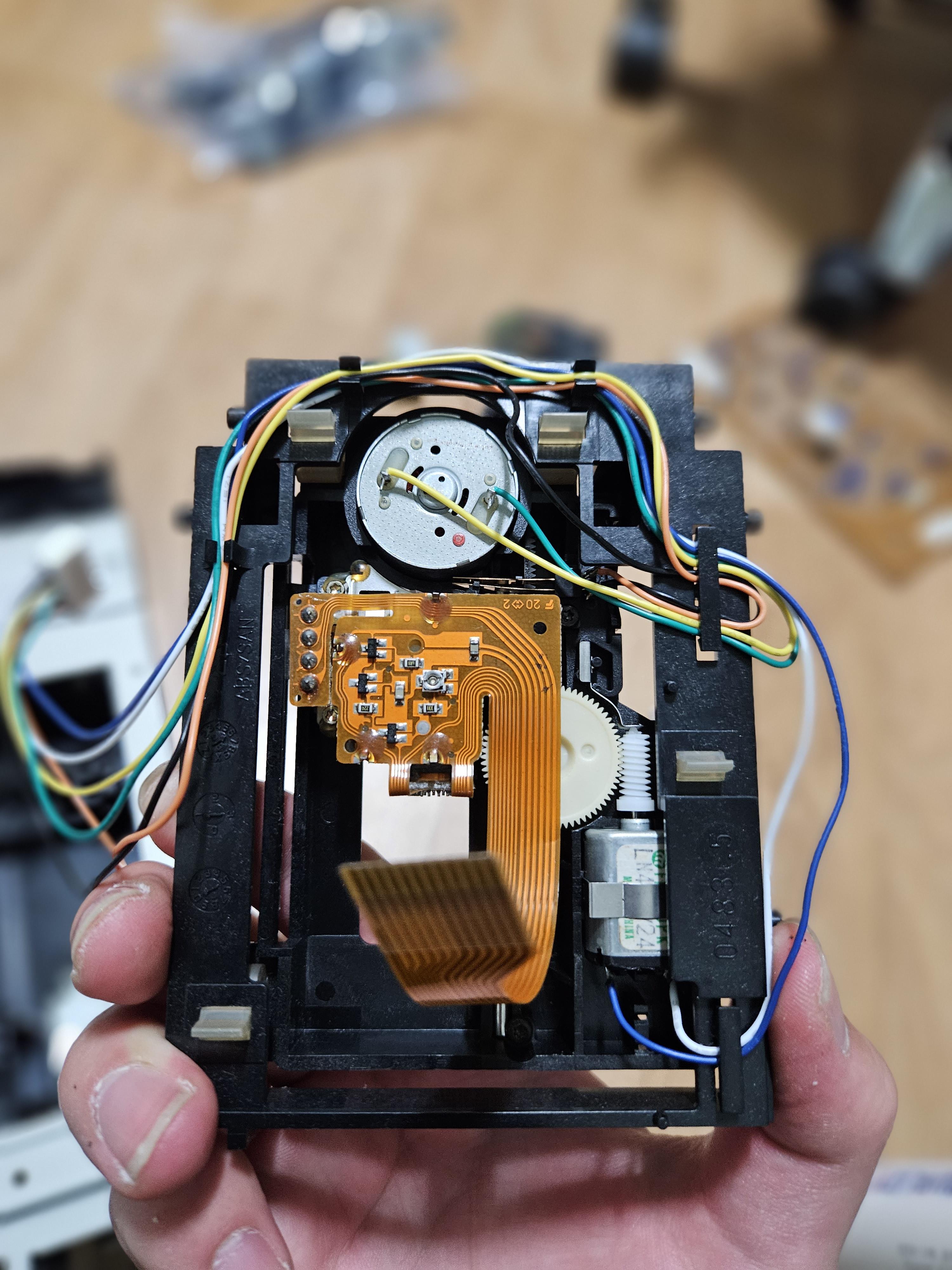

교체가 완료된 1번 부품 파트와 CDP 픽업 장치

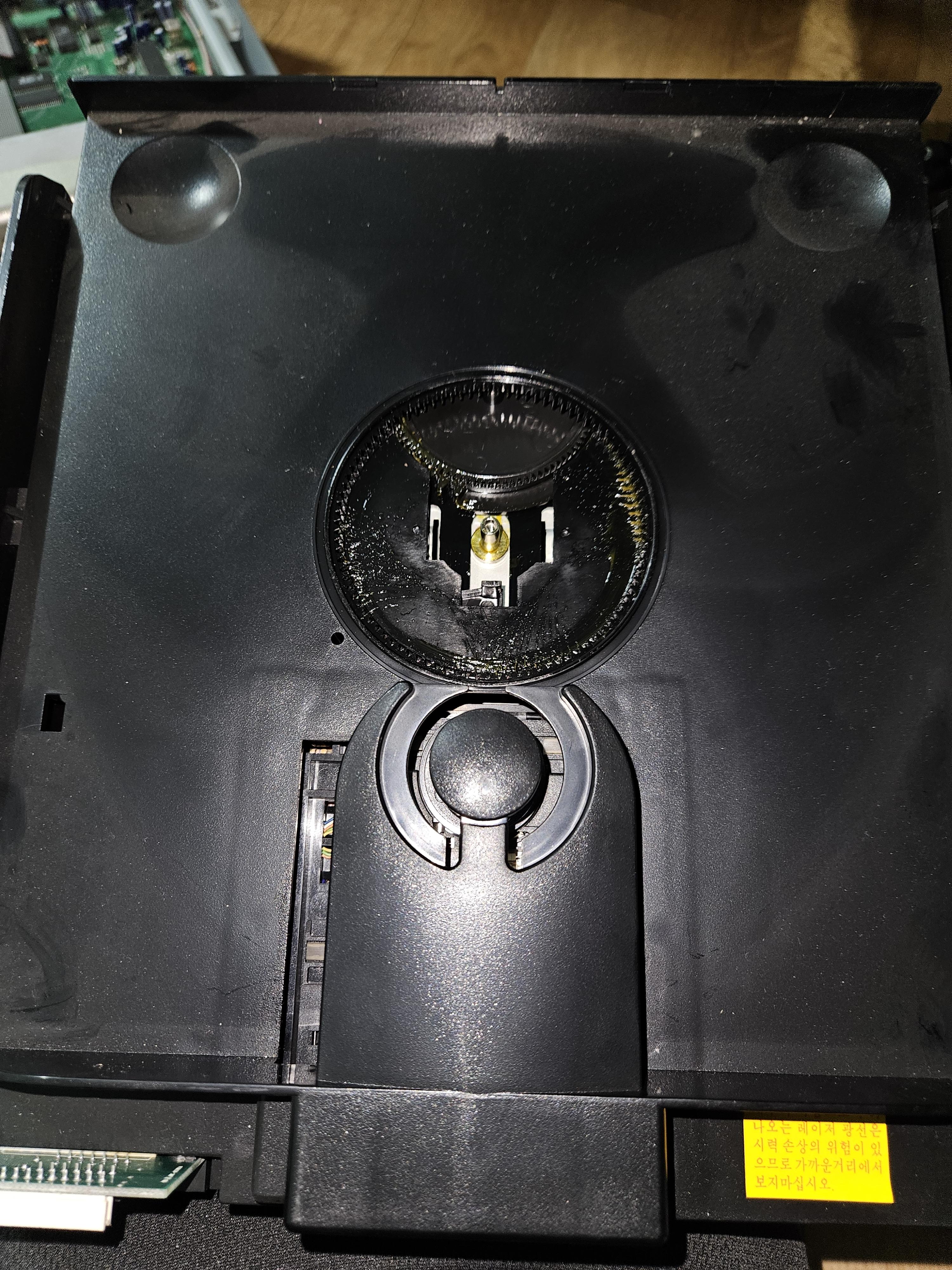

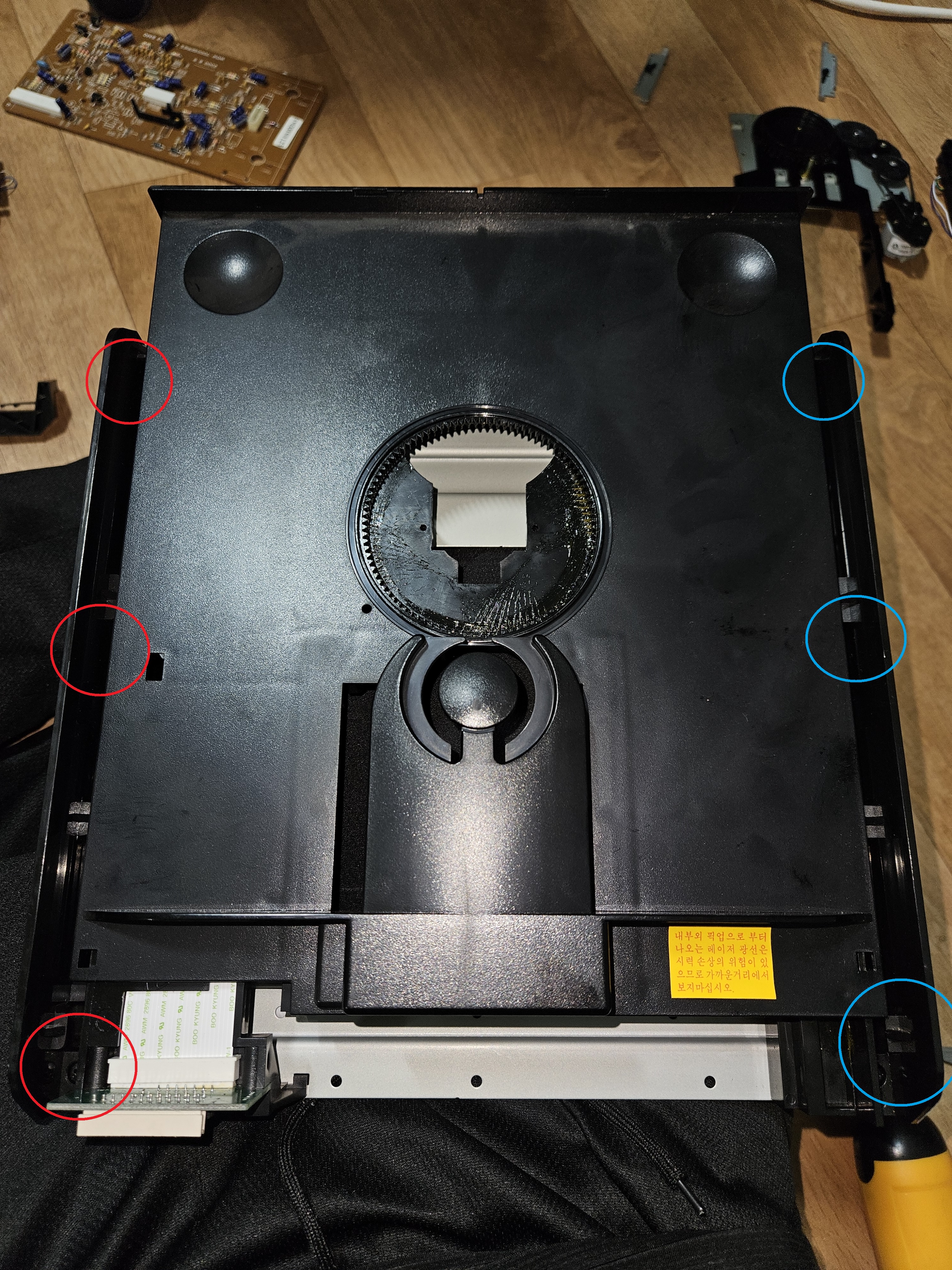

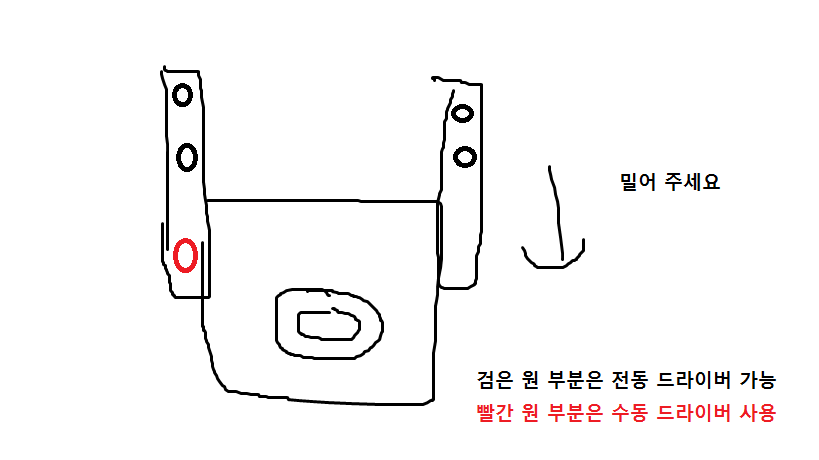

16. 이제 2번 부품 파트를 교체하겠습니다. 먼저 CDP 플레이어의 윗면 보이게 뒤집어서  밑의 사진을 보시면 원으로 표시된 왼쪽과 오른쪽에 각각 나사 3개를 푸시면 됩니다. 맨 밑의 양쪽 나사는 전동으로 풀어도 괜찮으나 2번째 ,3번째 양쪽 나사는 길이가 긴 십자나사로 푸셔야 합니다..

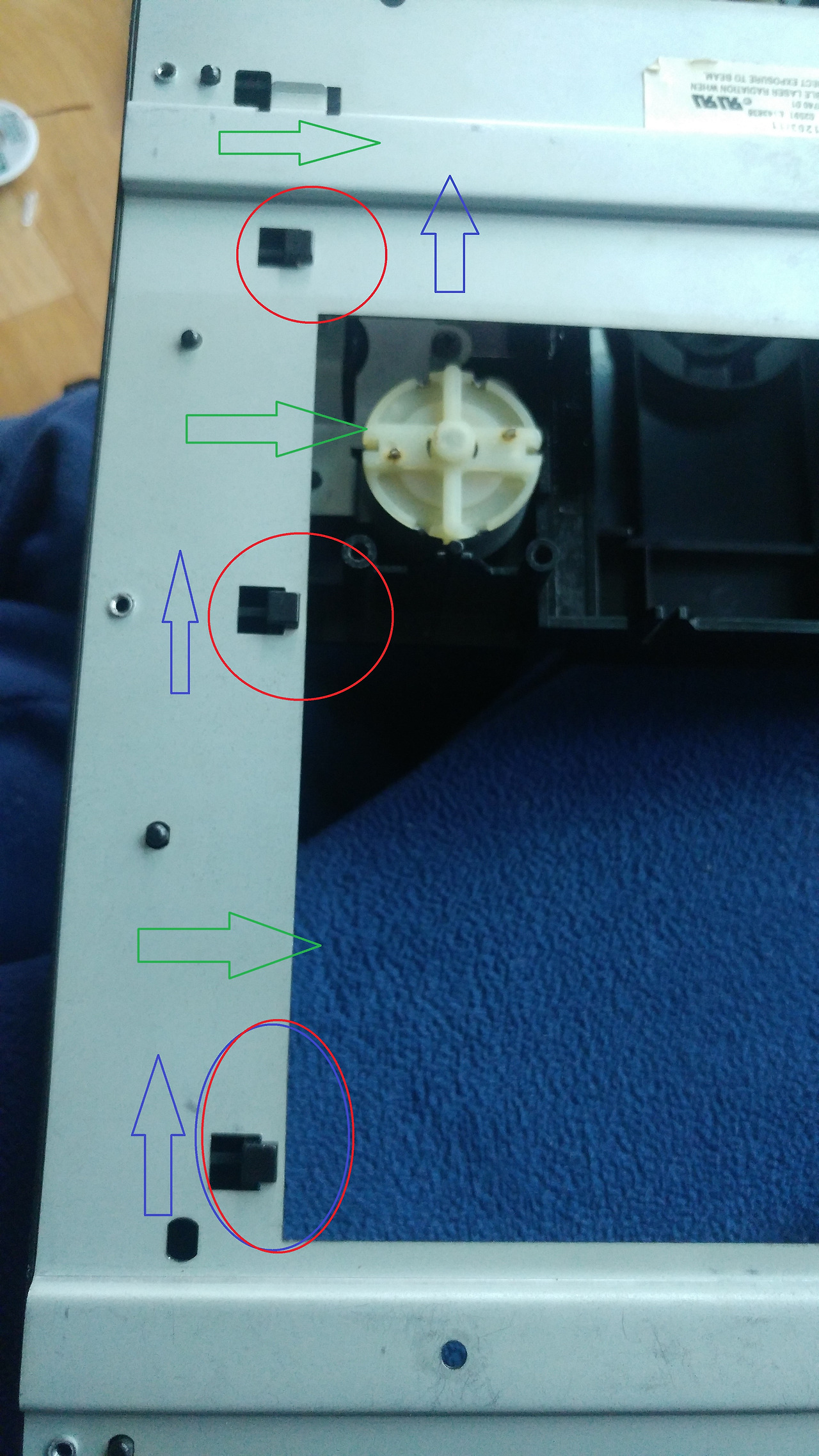

  빼는 순서 : 파란색(플라스틱 거치대를 위로 올린다) ->2.빨간색(검은색 거치대가 빠지게 ) ->3.초록색(플라스틱 거치대를 오른쪽으로 뺀다)

17.상단 cdp 검은색 거치대를 풀면 은색 거치대를 풀어야 하는데 /거치대를 위로 든 상태에서/ 빨간 부분이 해체되게 오른쪽으로 뺍니다.

18.사진쪽 모터가 있는 오른쪽 기준으로 플라스틱 슬라이드 가드를 위로 빼다가 사진속 홈이 걸려지면 밑으로 살짝 누른 상태에서 위로 빼주시면 빼집니다. 그리고 모터 교체하신 후에는 다시 역순으로 홉에 맞쳐 밑으로 살짝 누른 상태에서 밑방향으로 꽃아 장착하시면 됩니다.

19 .그리고 1번 모터와 마찬가지로 십자나사를 풀고 트레이 벨트와 모터를 교체하시면 됩니다. 다시 한 번 상기시켜드리기 위해 밑의 사진 대로 진행해 주시면 됩니다.

20. 꼭 다시 모터쪽 CDP 플라스틱 슬라이드 가드를 장착할때 홈을 끼고 밑으로 누르면서 장착해주세요.

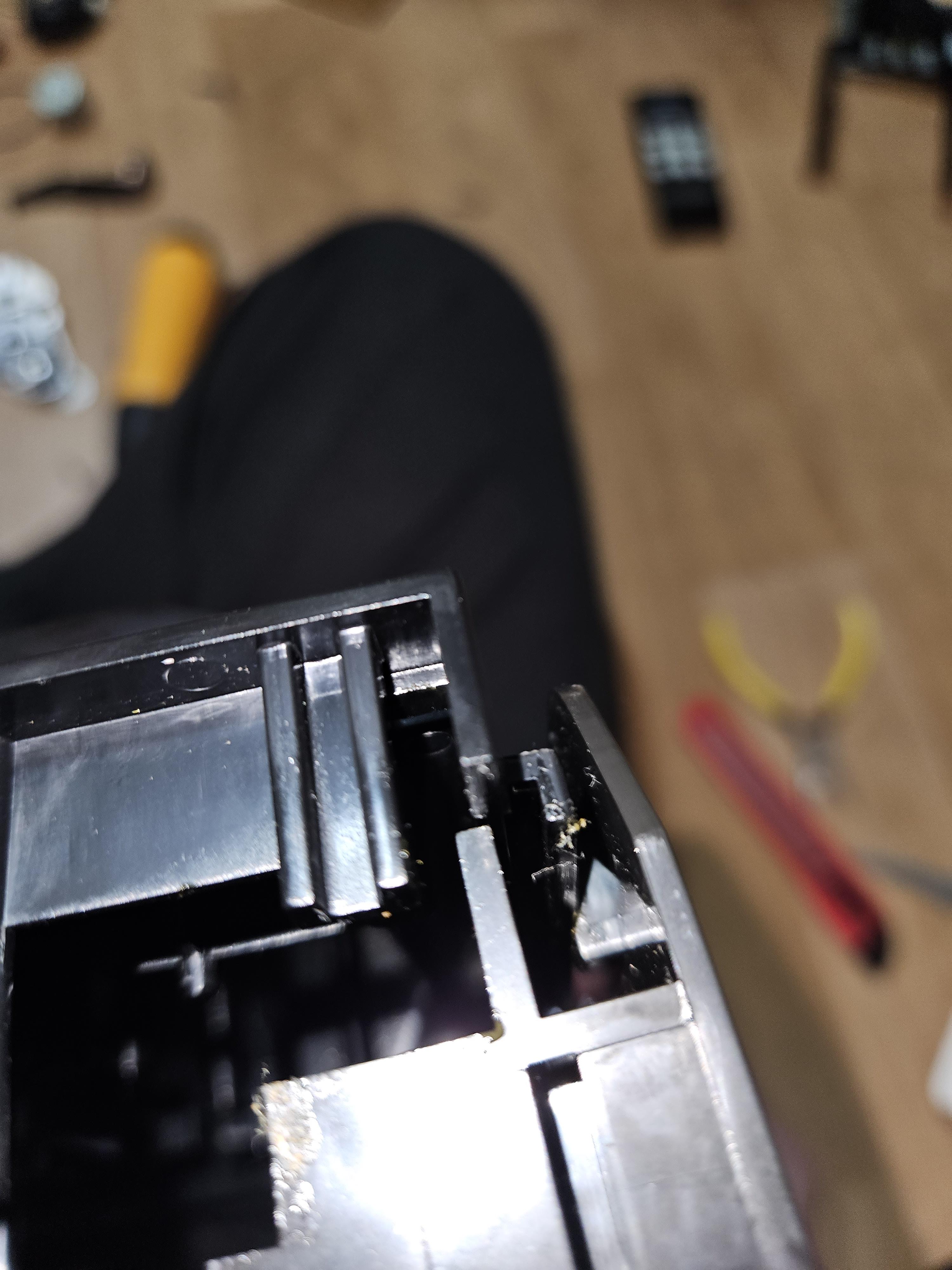

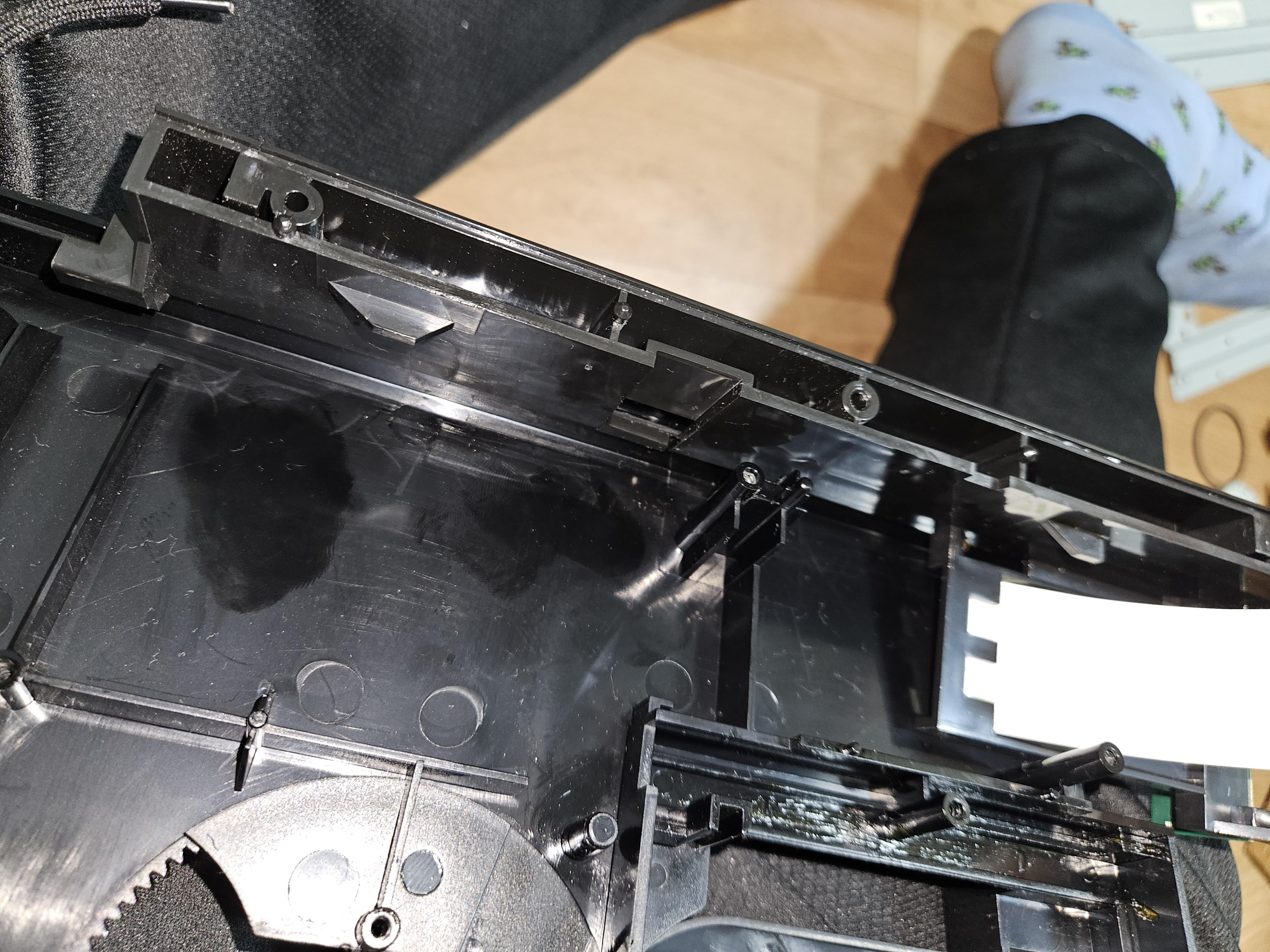

CDP 모터쪽 슬라이드 가드 장착 홈(틈새)

21.이제 역순으로 윗 부분의 바깥쪽의 양쪽 나사 2개를 수동 십자나사 드라이버로 장착 시킨후 은색으로 된 메탈 가드를 장착시키세요.그리고 나머지 중간,밑부분의 양쪽 십자나사 2개를 다시 장착시킵니다.

22.플라스틱 가드까지 조립하셨으면 아까 교체 했던 1번 모터를 장착시키시고 CDP 광학장치를 장착시키세요.

그리고 고정 거치대와 나사를 조립하시면 됩니다.

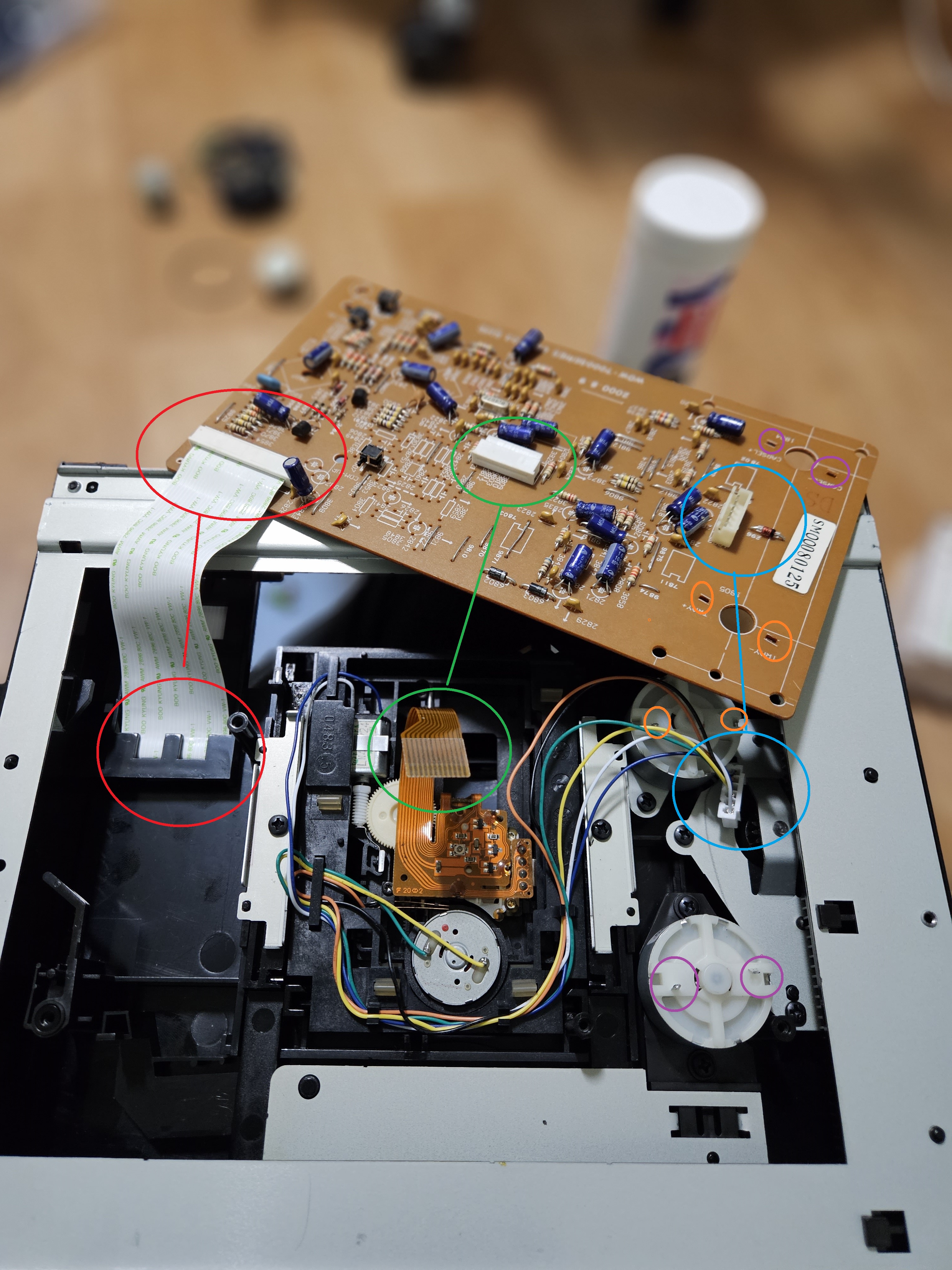

23.그리고 밑의 사진에 표시된 부분을 서로 연결하시고 DC 모터를 우측 구멍에 장착시켜 주세요.

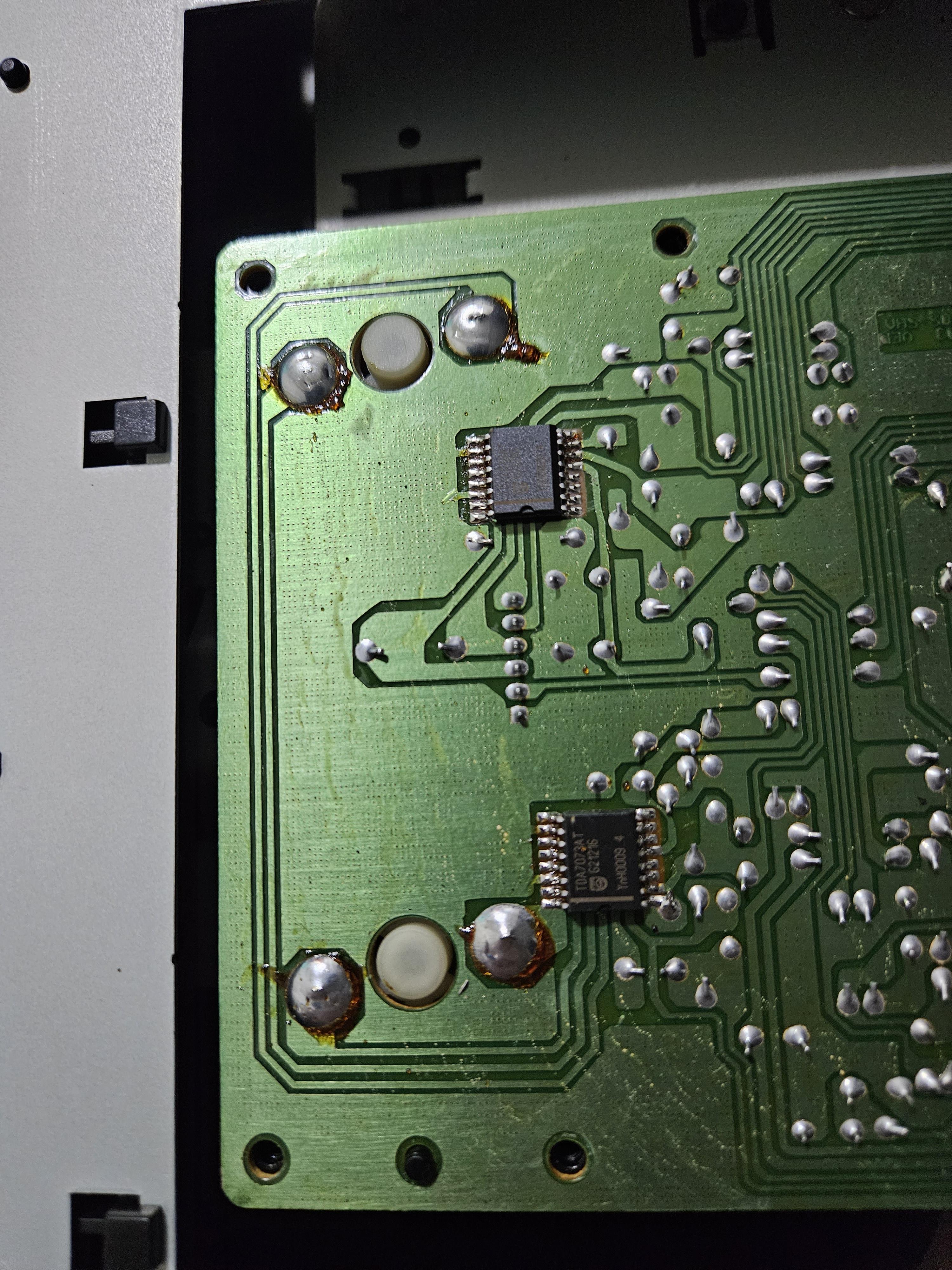

그리고 십자나사로 CDP 회로보드를 고정시킨다음에 인두기로 1번 2번 모터의 회로 부위를 납땜해서 장착시키면 CDP 픽업장치+모터+트레이벨트 3가지를 모두 교체가 완료됩니다. 주황색 원과 보라색 원으로 표시된 부분은 2개의 모터가 회로 보드를 뒤집을때 모터 2개가 저 색깔 별로 2번 모터는 주황색 , 1번 모터는 보라색 홈에 맞쳐서 끼셔야 합니다.

24.이제 밑의 사진대로 역순으로 조립하시면 교체 완료입니다.
