[TJ PRO-3000]반주기 분해

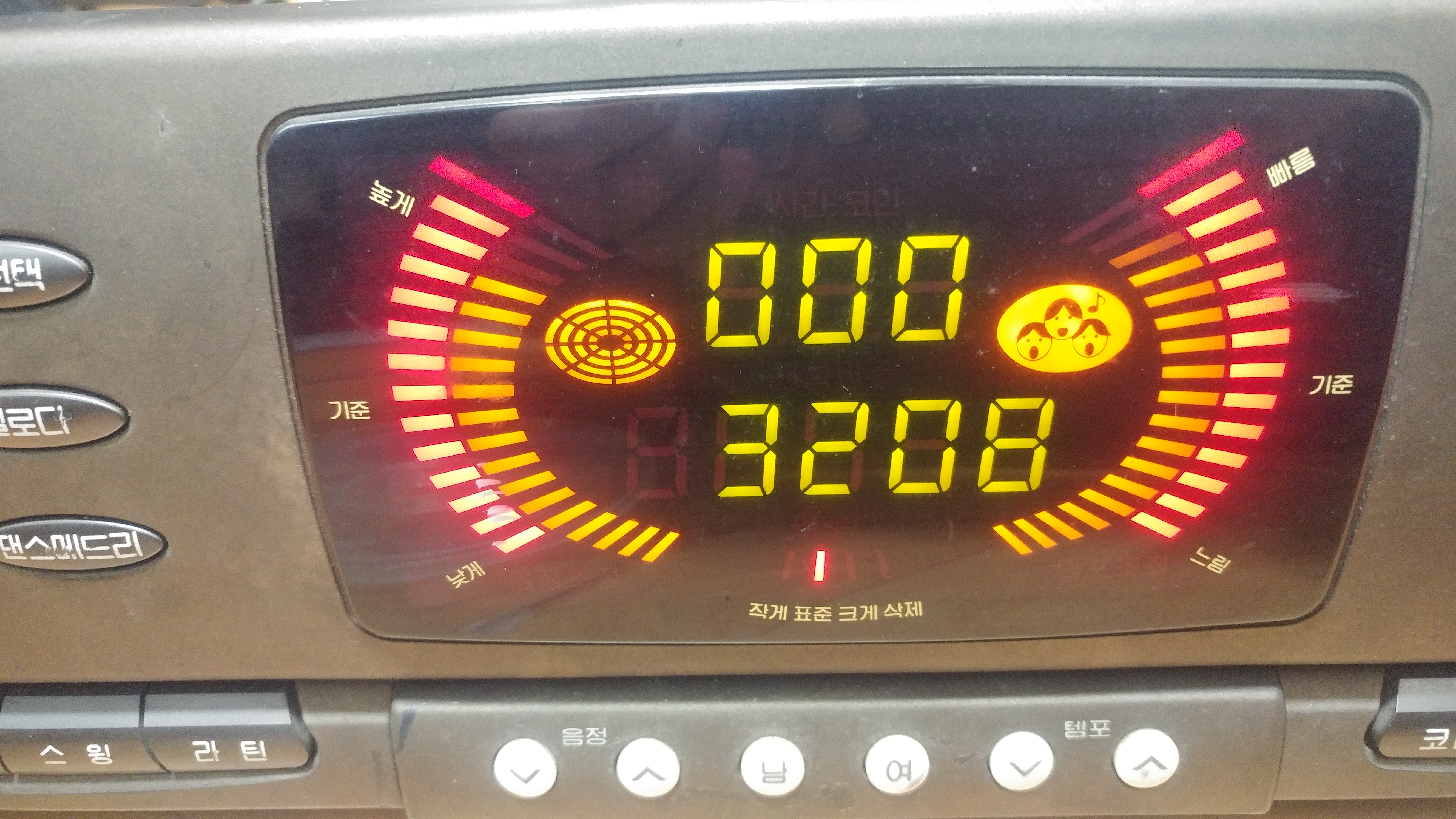

초기형 TJ PRO-3000 전면패널(거미줄)

초기형으로 추정되는 PRO-3000 반주기를 매장에서 5만원으로 구매했습니다.초기형의 경우 위 사진과 같이 하모니를 표시하는 그림이 합창단 그림이 아닌 거미줄이였습니다.이 반주기의 상태가 정상적이라면 그냥 부품만 교체해서 쓰려고 했으나 엘프 반주기의 부품들로 교체한 것을 확인하여 코러스 미출력/일본어 곡 폰트깨짐/버튼 미인식문제가 있어 부품용으로 쓰기로 했습니다. 밑의 사진은 먼저 원본 TJ 메인보드입니다.

[원본 태진 PRO-3000 메인보드]

[일부 부품이 개조된 메인보드]

2개 사진에 원 표시로 된 부분이 개조된 부품입니다. 비디오 코덱과 기타 부품들이 엘프 반주기의 부품으로 교체된 것을 확인 할 수 있었습니다.

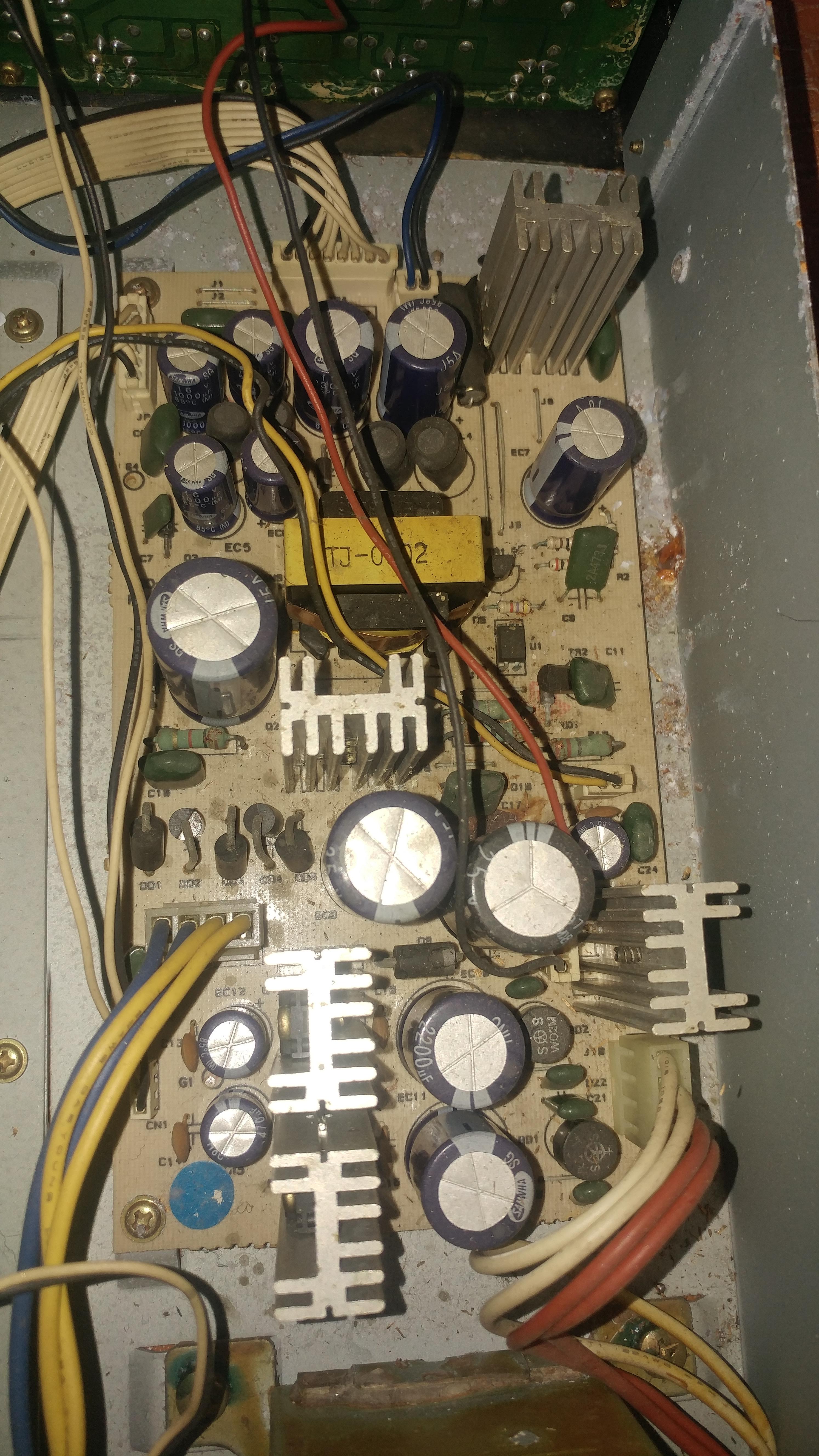

TJ PRO-2000/3000용 전원파워보드



이 보드는 반주기 전면 패널의 전원공급 외의 CDP/기타 부품들의 전력을 공급하는 보드입니다. 이것도 제가 기존에 가진 PRO-3000반주기의 부품 교체를 위해 적출하였습니다.

TJ PRO-3000 전력 공급장치(ON/OFF)

TJ PRO-3000 오디오 보드

PRO-2000/3000전용 오디오 보드의 음원 보드 장착공간

PRO-2000/3000 반주기는 WOW 고급형 반주기들과 달리 오디오보드를 ROLAND계열의 노래방용 음원보드에 맞는 오디오보드를 씁니다. 그래서 예전에 언급한 WOW-7800과는 달리 ROLAND계열에서 쓰는 GS 반주를 재공합니다.

TJ PRO-3000 음원보드 전면(ROLAND SC-88-SC 02)

TJ PRO-3000 음원보드 후면(ROLAND SC-88-SC 02)

이 반주기는 1996년 금영과 롤랜드간의 단독사용계약으로 인해 처음이자 마지막으로 ROLAND SC-88계열의 오디오보드와 음원보드를 사용하기에 GS 호환이 되는 반주를 제공했었습니다. 이 이후로 나온 WOW-6000/7800 계열의 고급반주기들은 금영의 단독계약으로 인해 DREAM사의 오디오보드와 ROLAND SC-88-01 계열의 음원보드를 혼합해서 사용했기에 탁한 소리와 같이 일부 또는 다수의 미디 트랙이 안들리는 경우가 있었습니다.
